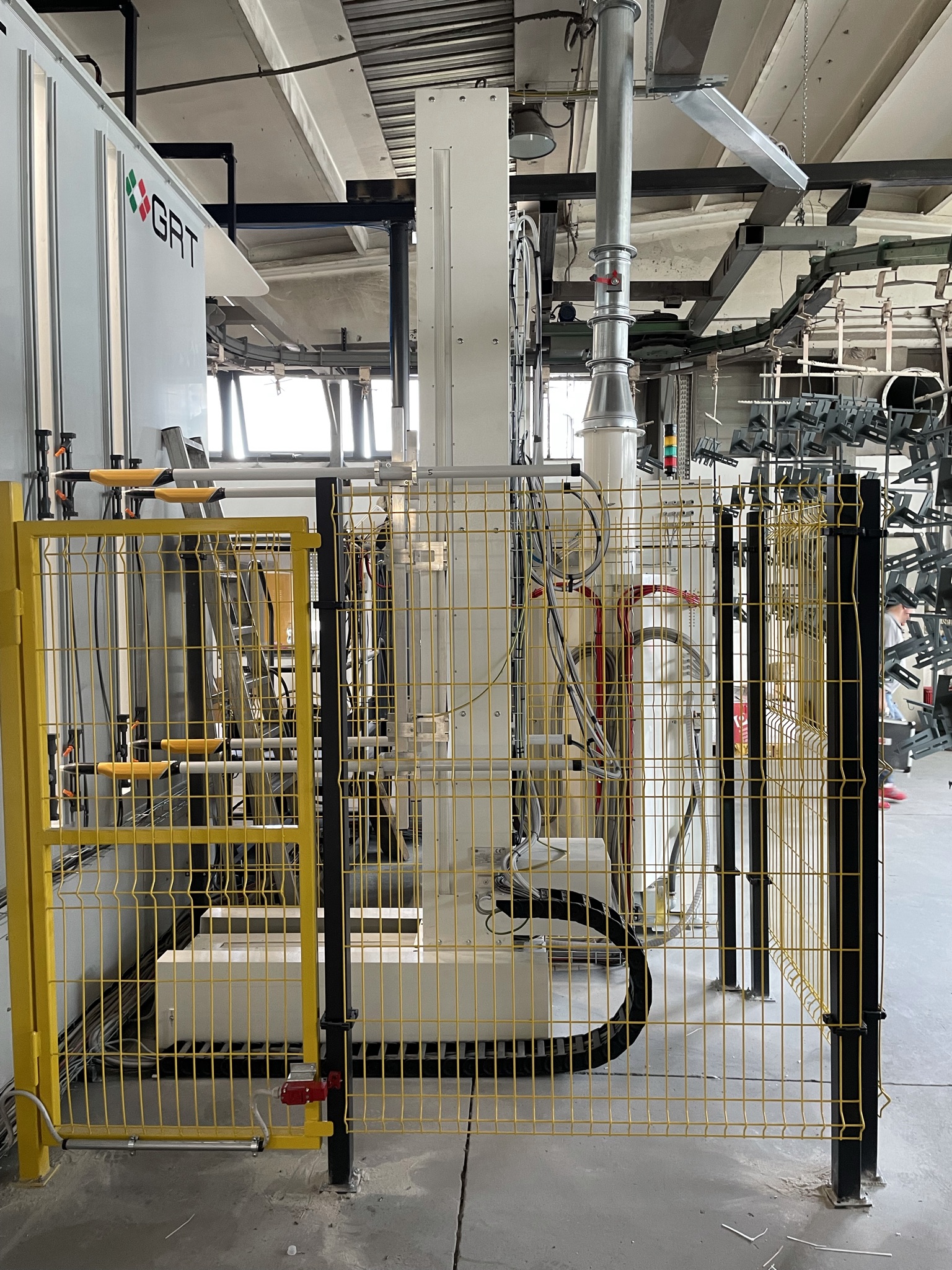

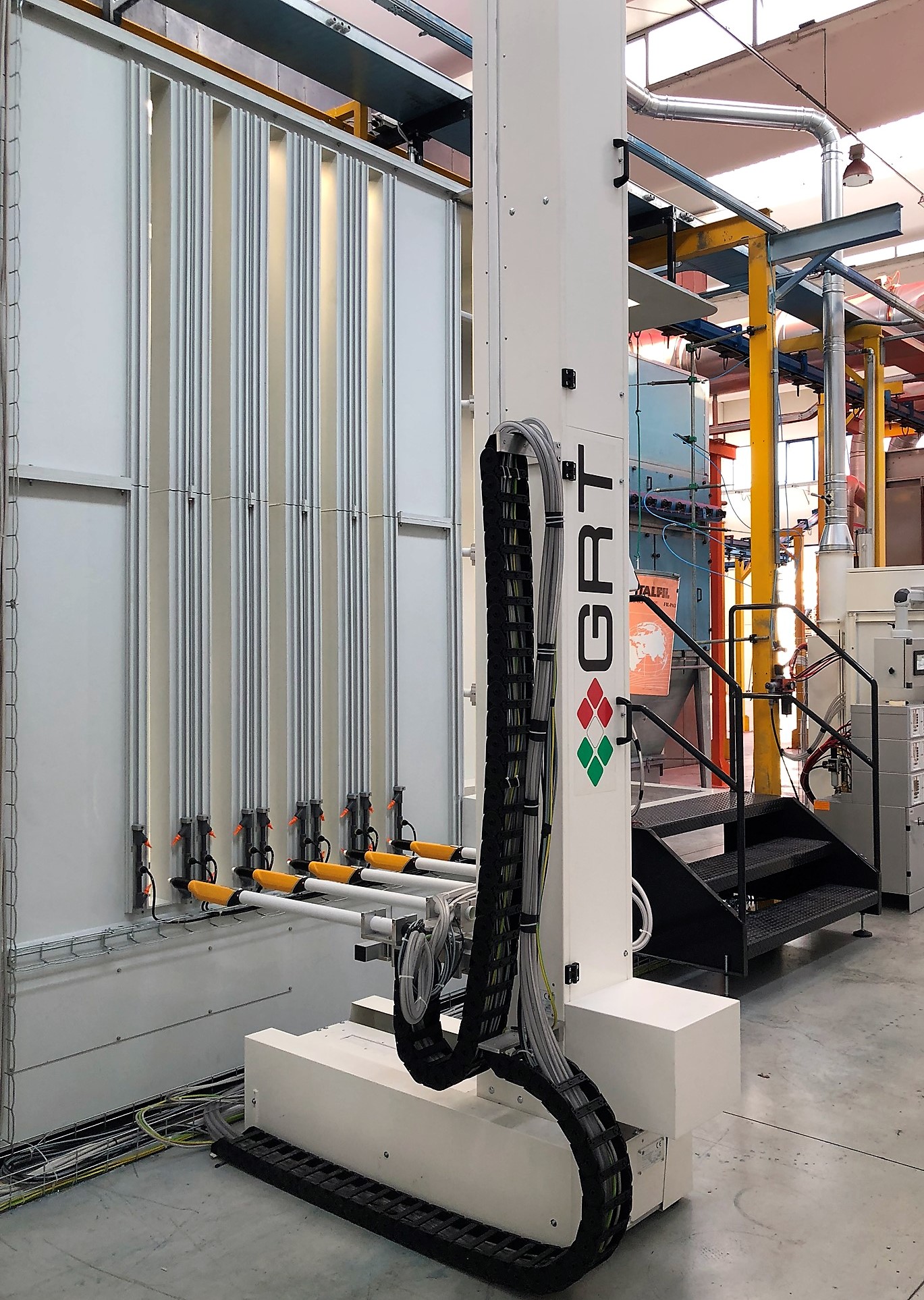

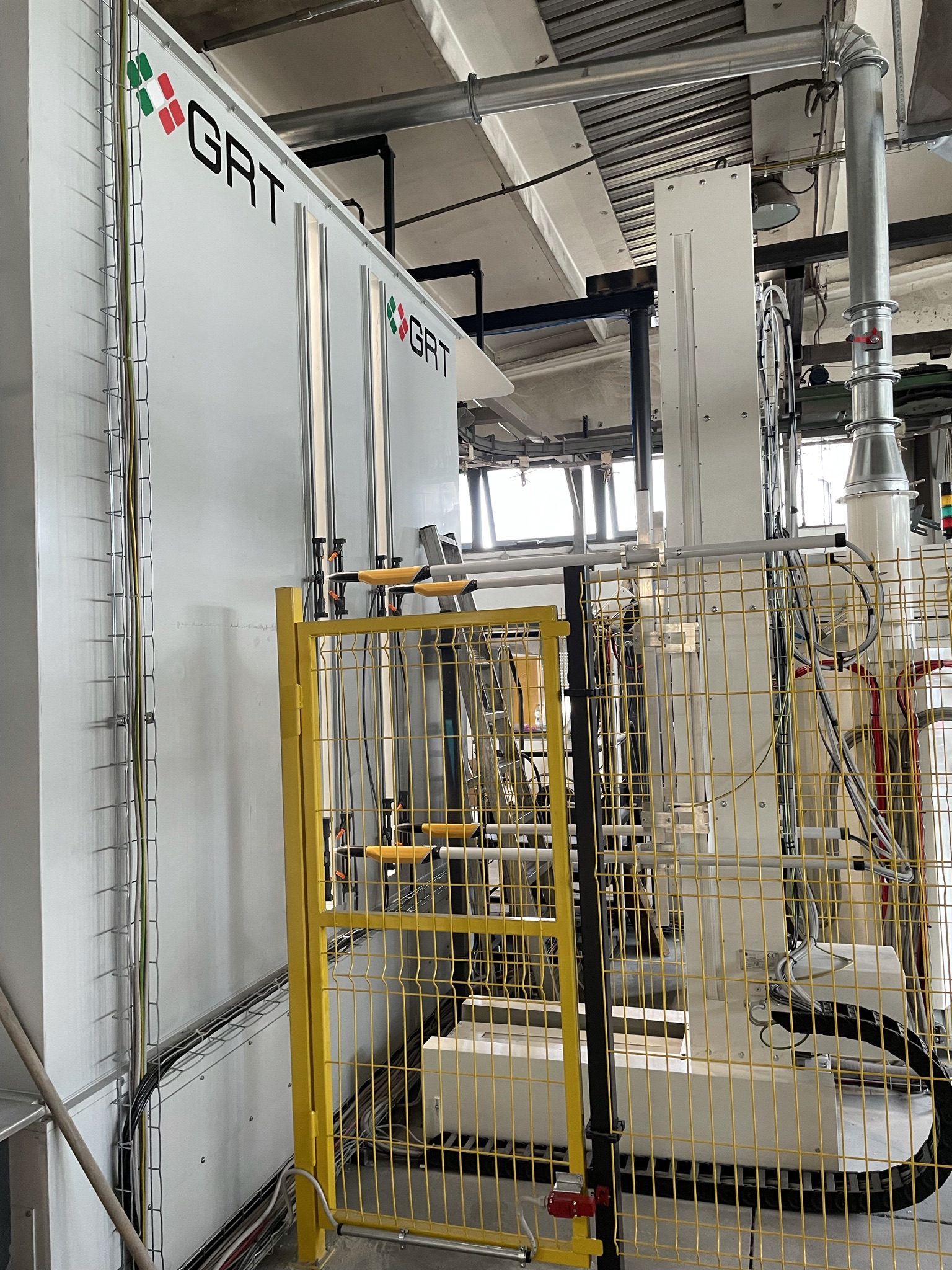

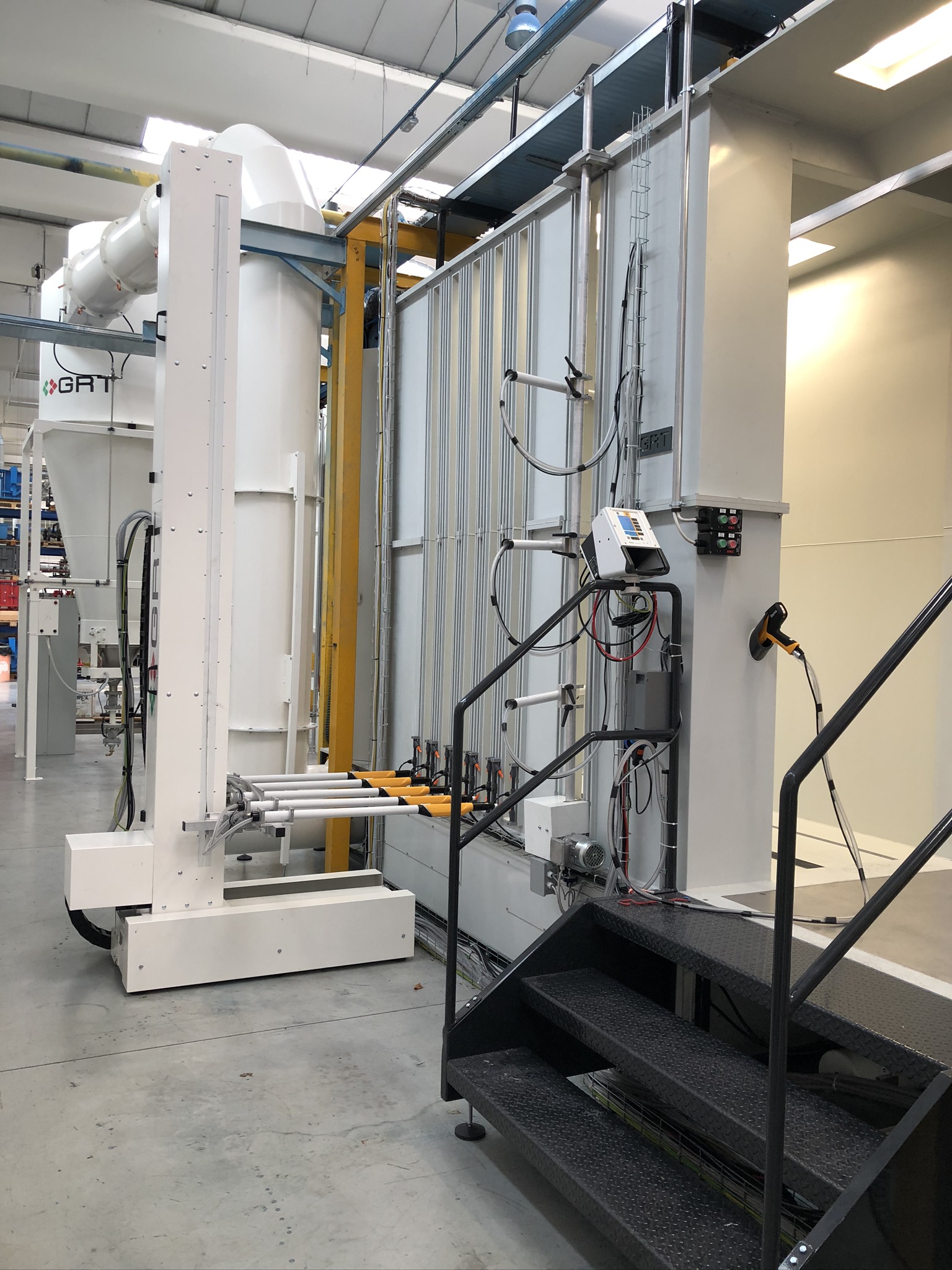

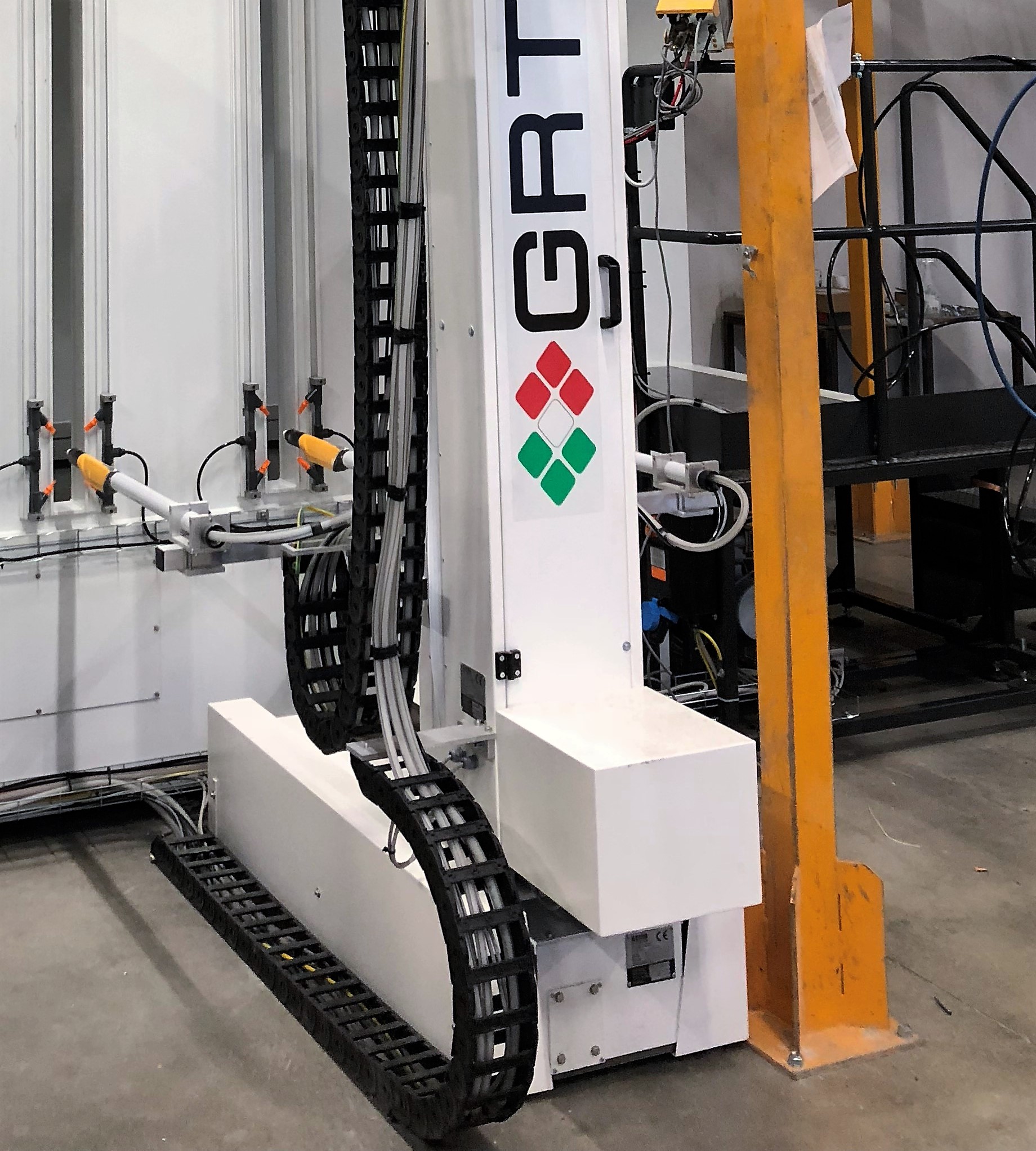

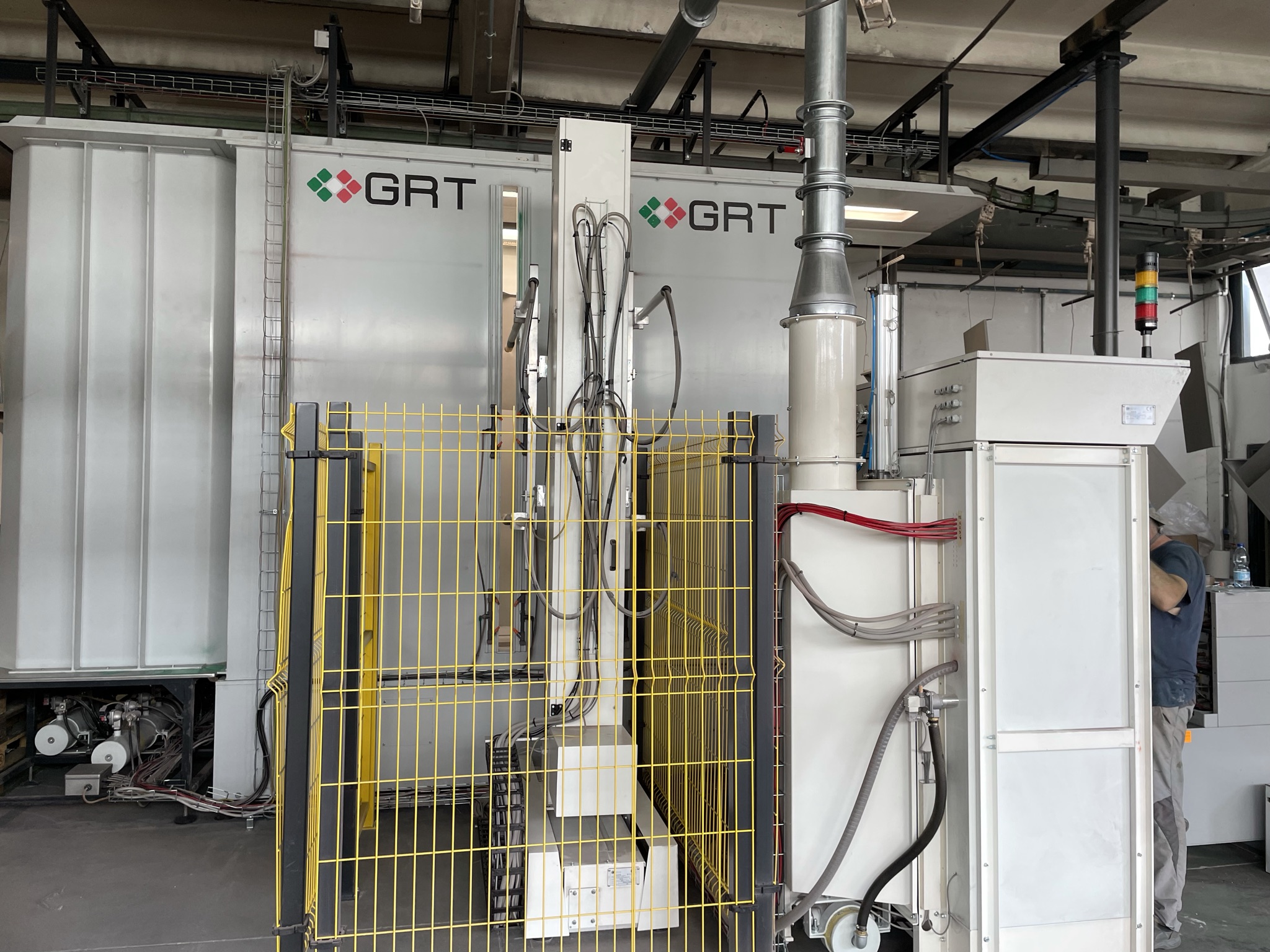

Reciprocatori verticali e basi motorizzate GRT
Sono autoportanti, costruiti in acciaio al carbonio e rivestiti con verniciatura a polvere.
La variazione della velocità viene controllata elettronicamente a distanza da un PLC.
Sono predisposti per diverse possibilità di attacco dei bracci porta erogatori e tutte le funzioni sono a controllo digitale.

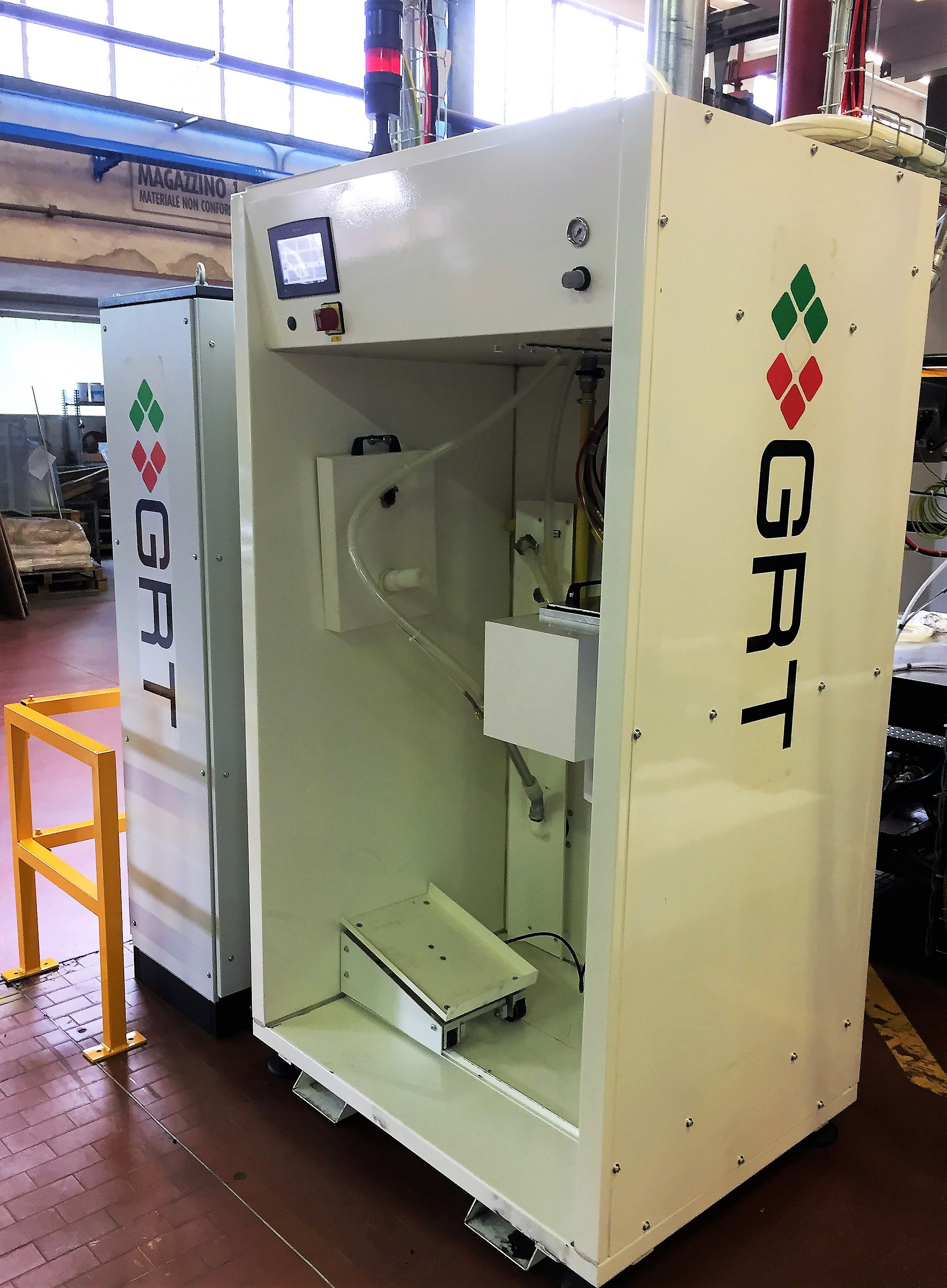

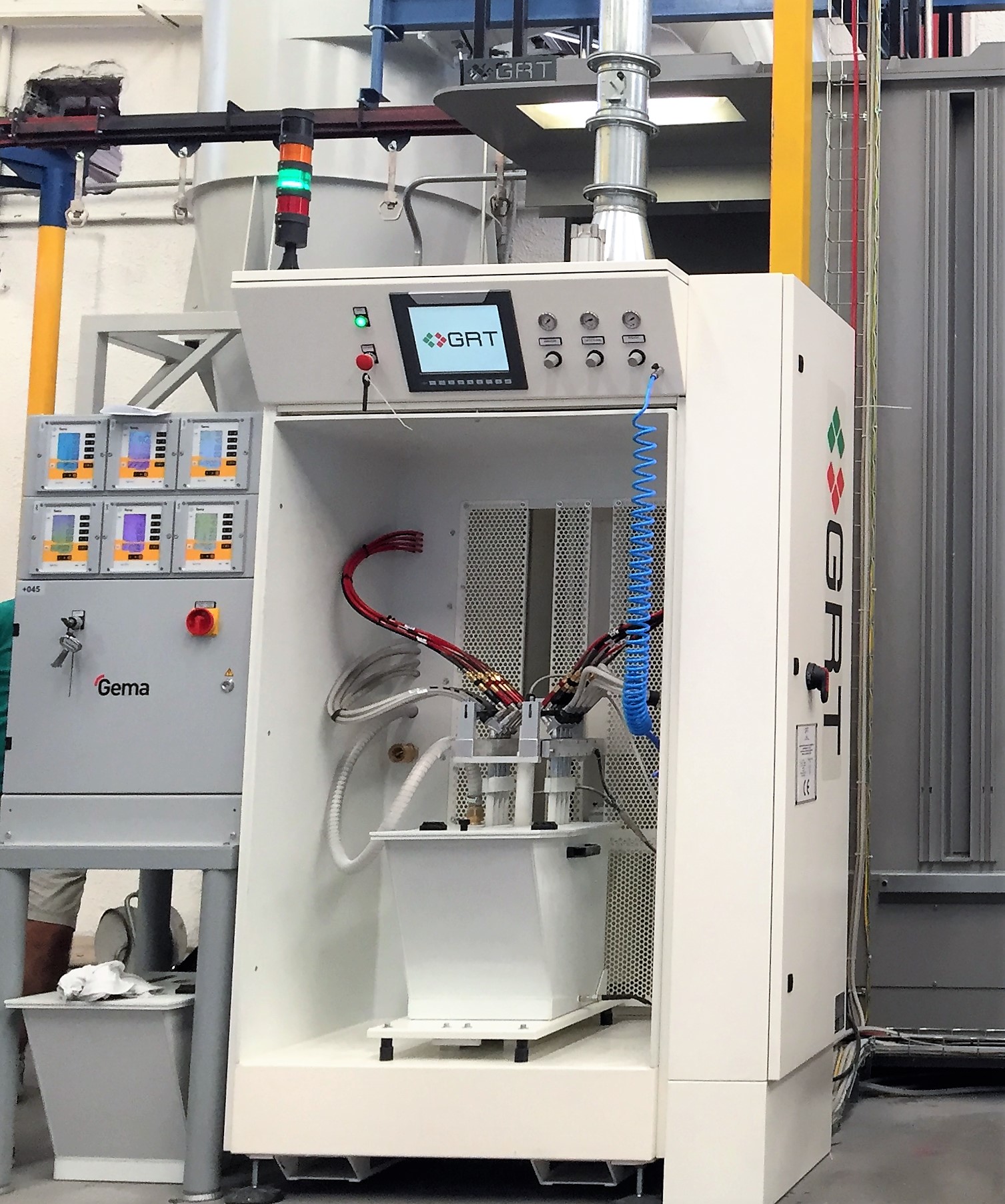

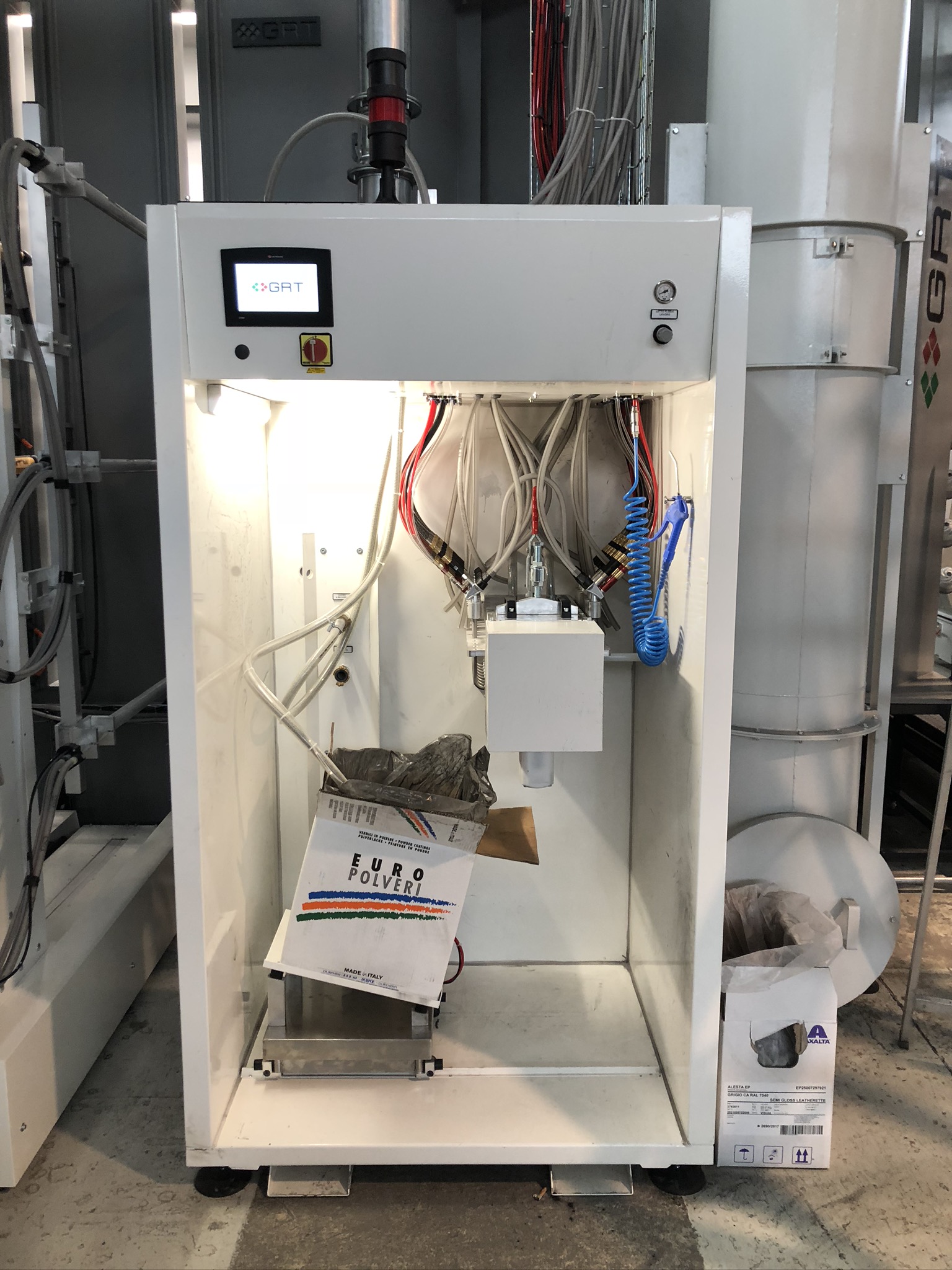

Centro polveri GRT CCRI 18/1
Il centro polveri è senz’altro il “cervello” di tutto il complesso che gestisce le molteplici funzioni in automatico, riducendo a zero il fattore umano.
E’ composto da:
- sistema di alimentazione polvere pistole,
- 2 serbatoi fluidificati per la polvere,
- polmone di accumulo aria per pulizia pescanti e pulizia tubo di recupero,
- attacco per fluidificazione serbatoio polvere,
- tavola vibrante di appoggio per il serbatoio o per la scatola polvere,
- sonda capacitiva per il controllo del livello,
- PLC di gestione con pannello touch screen semplice ed intuitivo.
- Visualizzazione e memorizzazione m2 verniciati giornalieri.

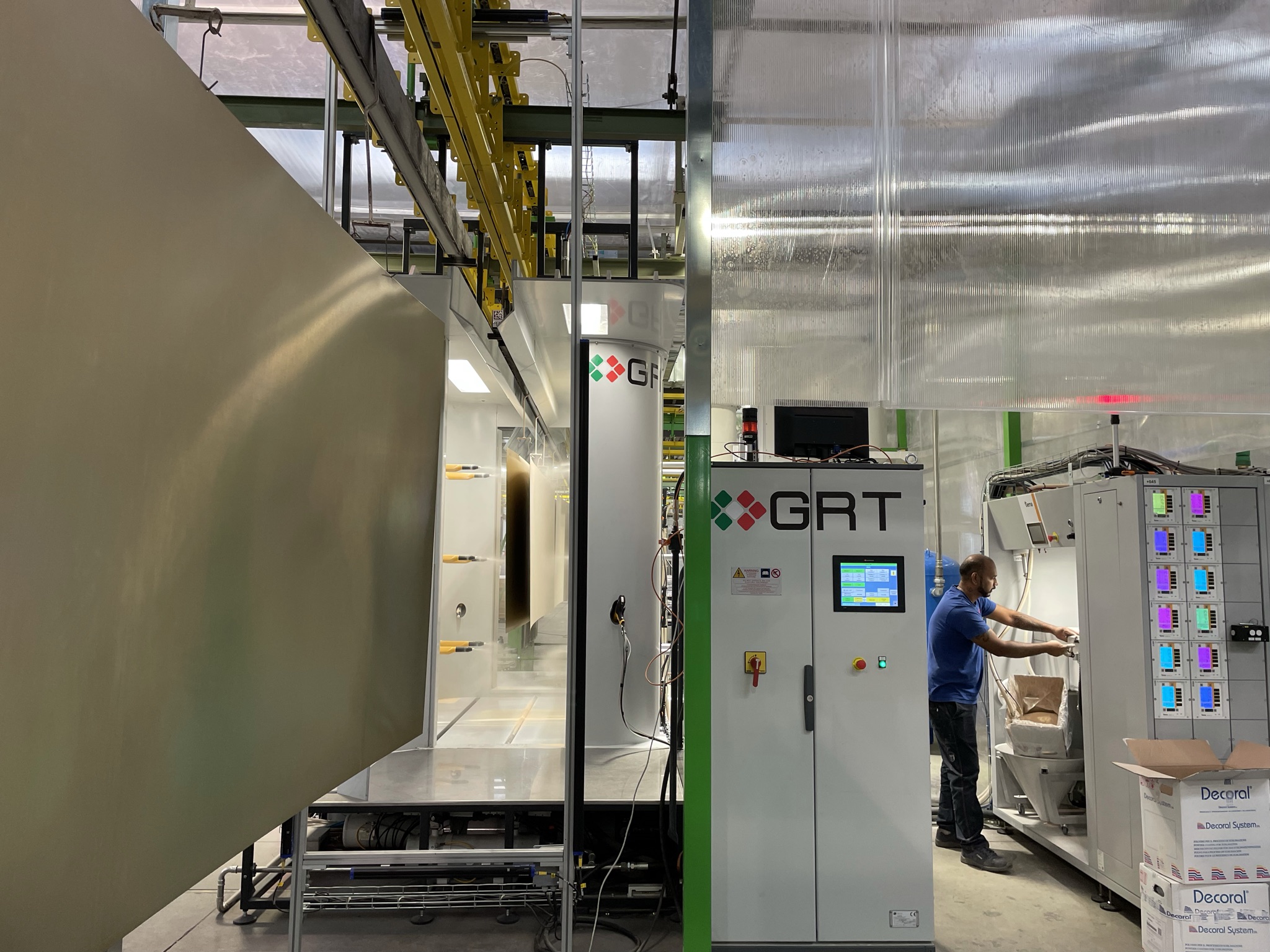

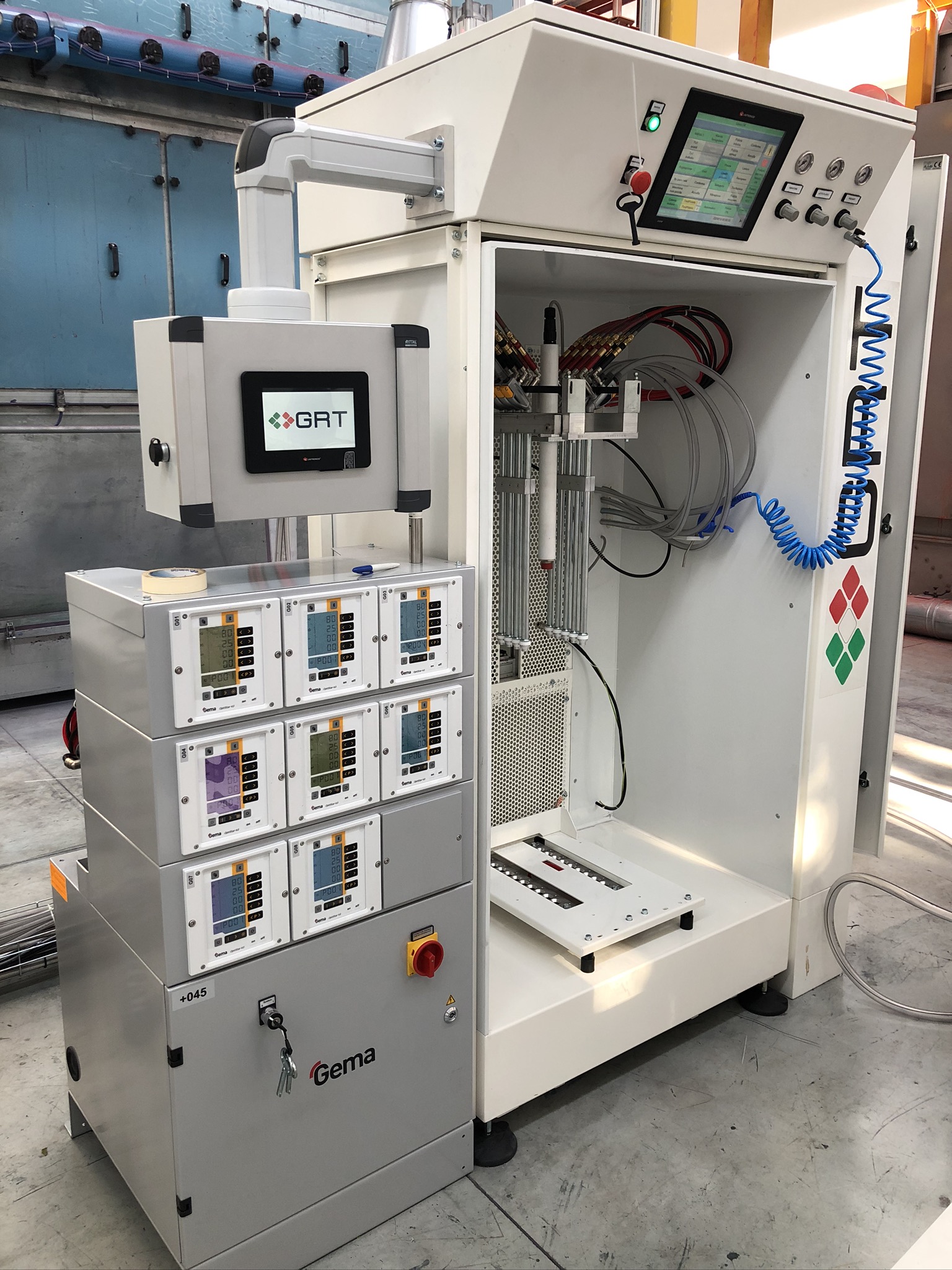

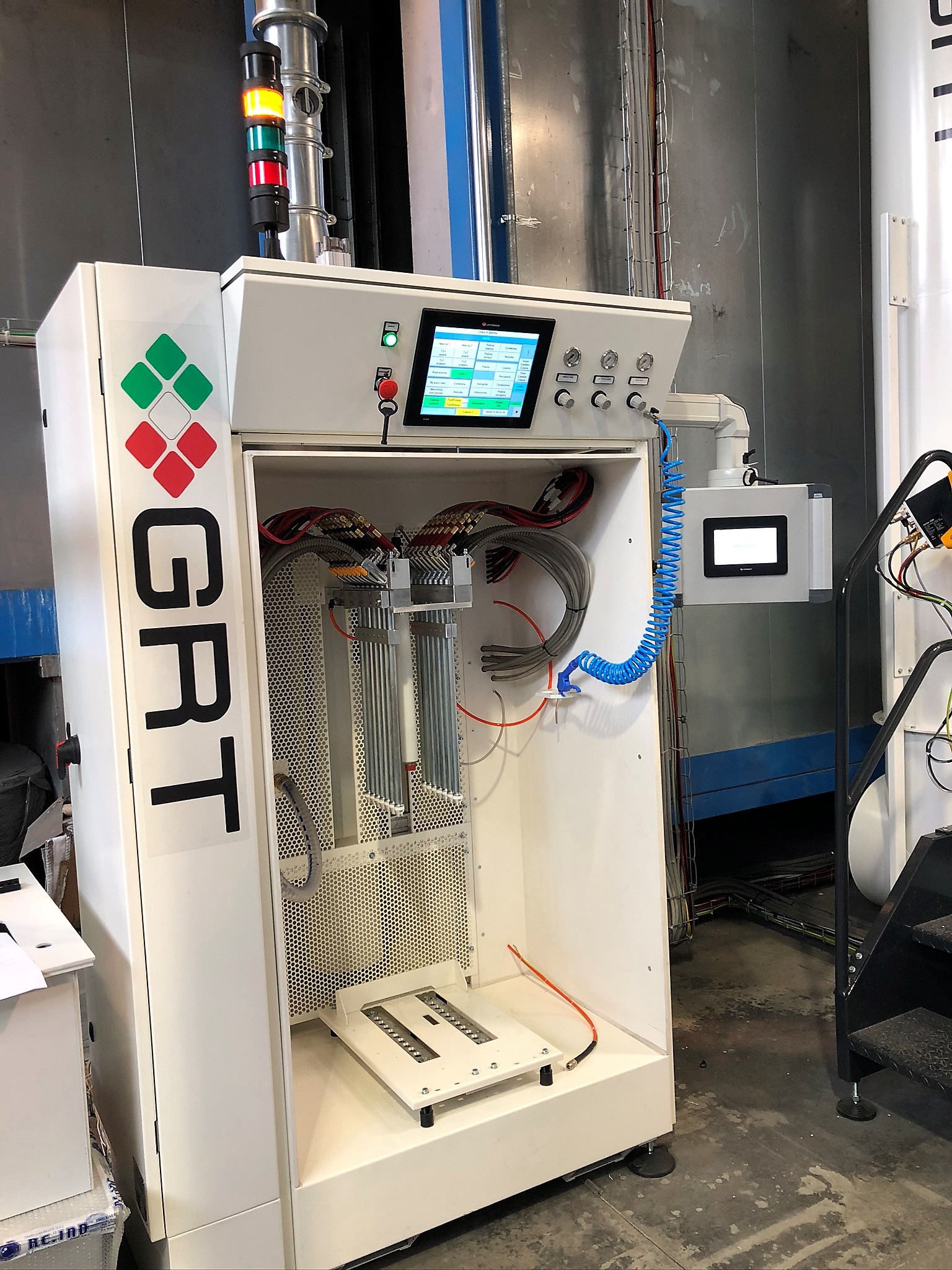

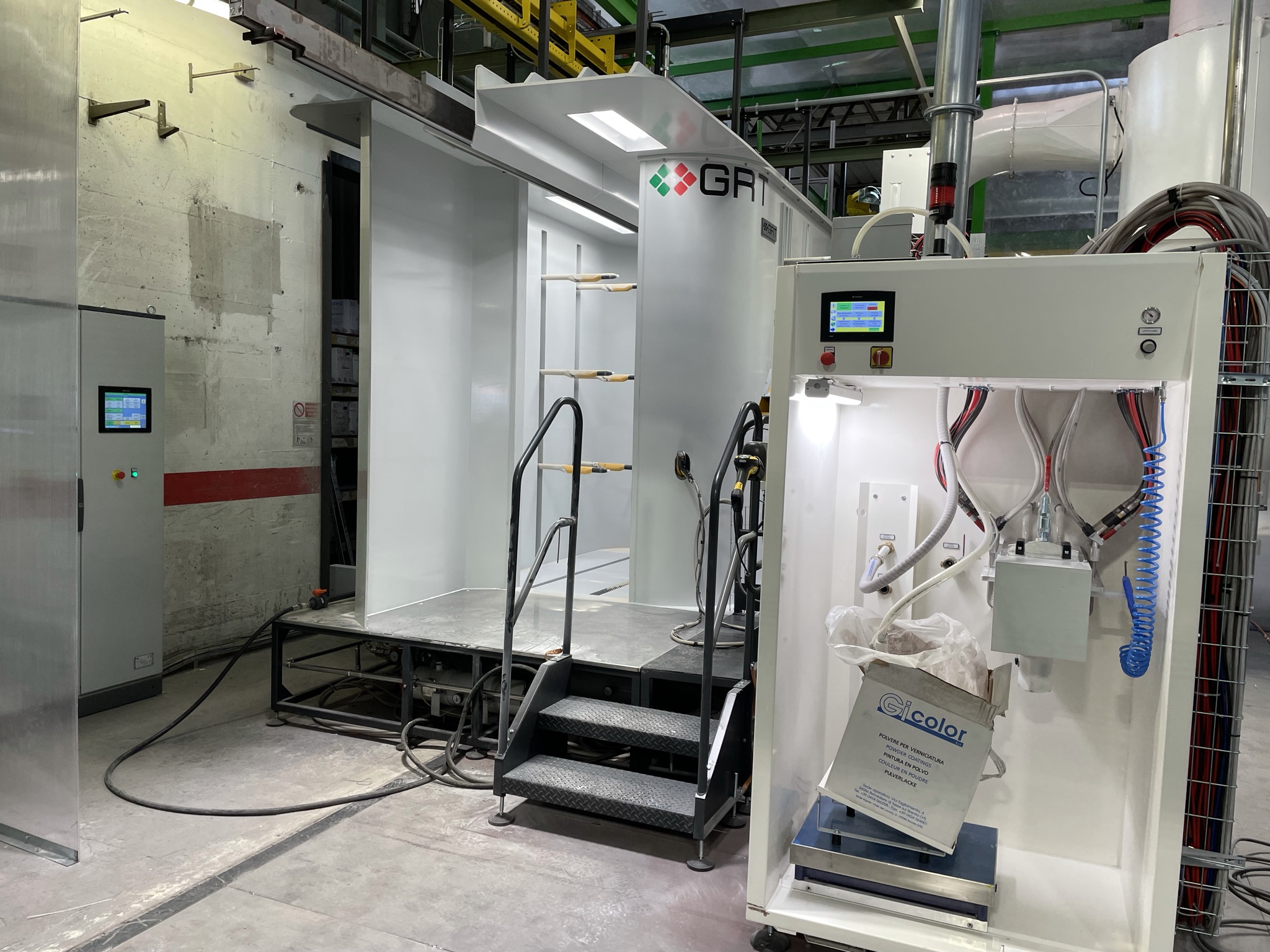

Centro polveri GRT MOD. TIDY CENTER
Il centro polveri Tidy Center è la soluzione ottimale per ottenere un rapido cambio di colore senza dispersioni di polvere in ambiente, infatti grazie alle pompe in fase densa il trasferimento della polvere avviene direttamente dal sacco al contenitore stagno in maniera automatica sia all’inizio della lavorazione che durante il processo di verniciatura, ottenendo un mix ottimale tra polvere fresca e polvere recuperata, infatti in dotazione con il Tidy Center c’è una seconda pompa in fase densa per il recupero e il trasporto della polvere recuperata dal ciclone direttamente al contenitore di lavoro.
- Composizione del centro polvere “Tidy Center”:
- Cabina in acciaio rivestita con polveri termoindurenti
- Predisposizione per alloggiare fino a 24 pistole
- Valvola a serranda parzializzatrice per collegamento al filtro finale
- Quadro elettrico e pneumatico di comando e gestione posizionato nella parte superiore del centro colore, il tutto gestito da un touch screen da 7 “ a colori di semplice utilizzo per eseguire al meglio le seguenti operazioni:
Fase di verniciatura:
- Verniciatura a recupero;
- Verniciatura a perdere;
- Vibrazione per livellamento polvere fresca;
- Start stop pompa aspirazione polvere fresca.
Fase di cambio colore:
- Svuotamento automatico e pulizia del serbatoio fluidificato;
- Pulizia pompe, tubi polvere e interno pistole;
- Pulizia del circuito di aspirazione della polvere fresca e della polvere recuperata.
Industria 4.0
Interconnessione e comunicazione tra PLC macchina e ufficio.
All’interno del quadro elettrico installeremo un pc box industriale evoluto dal quale possiamo
ricevere e inviare dati dalla macchina al sistema informatico aziendale.

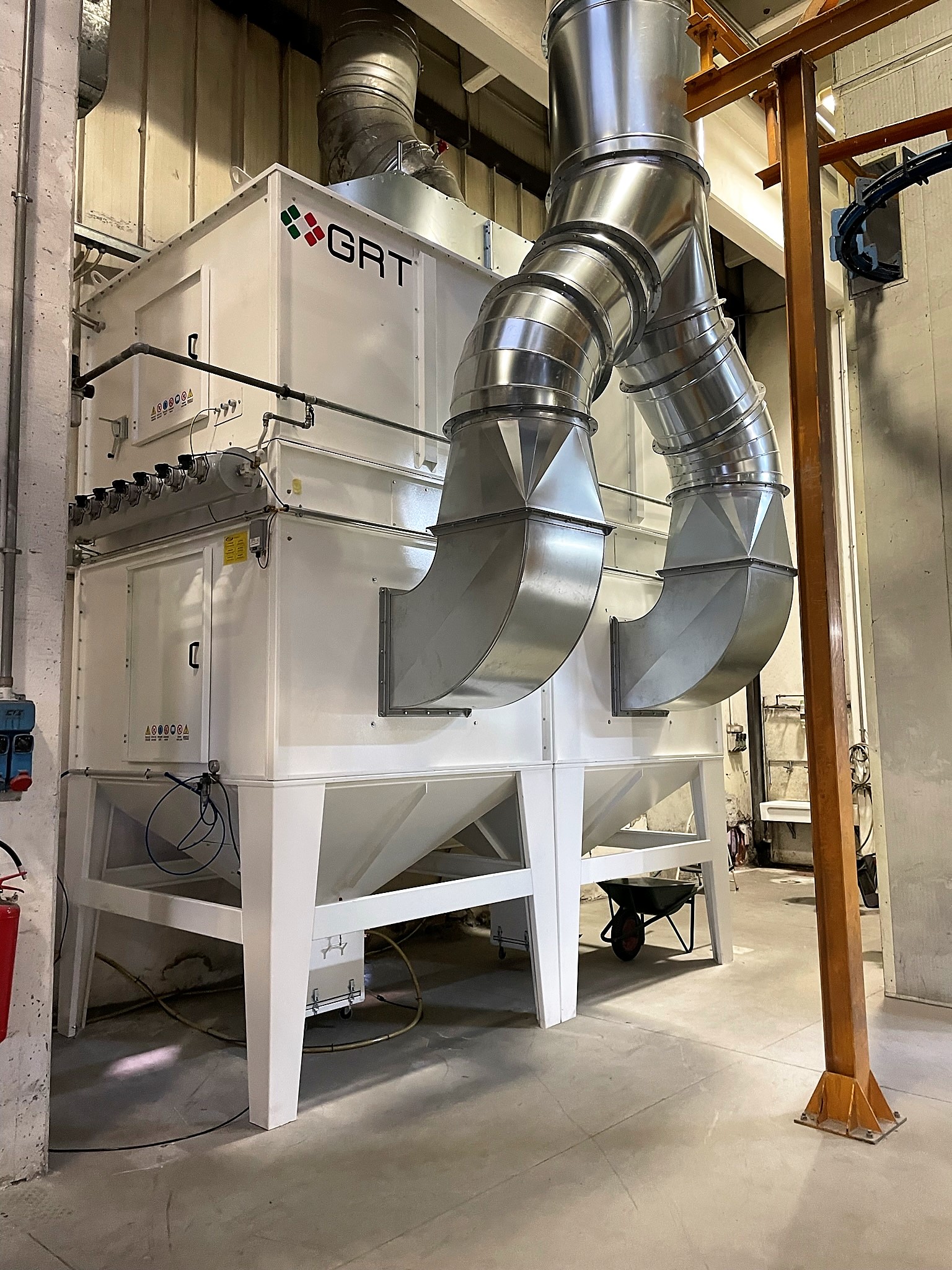

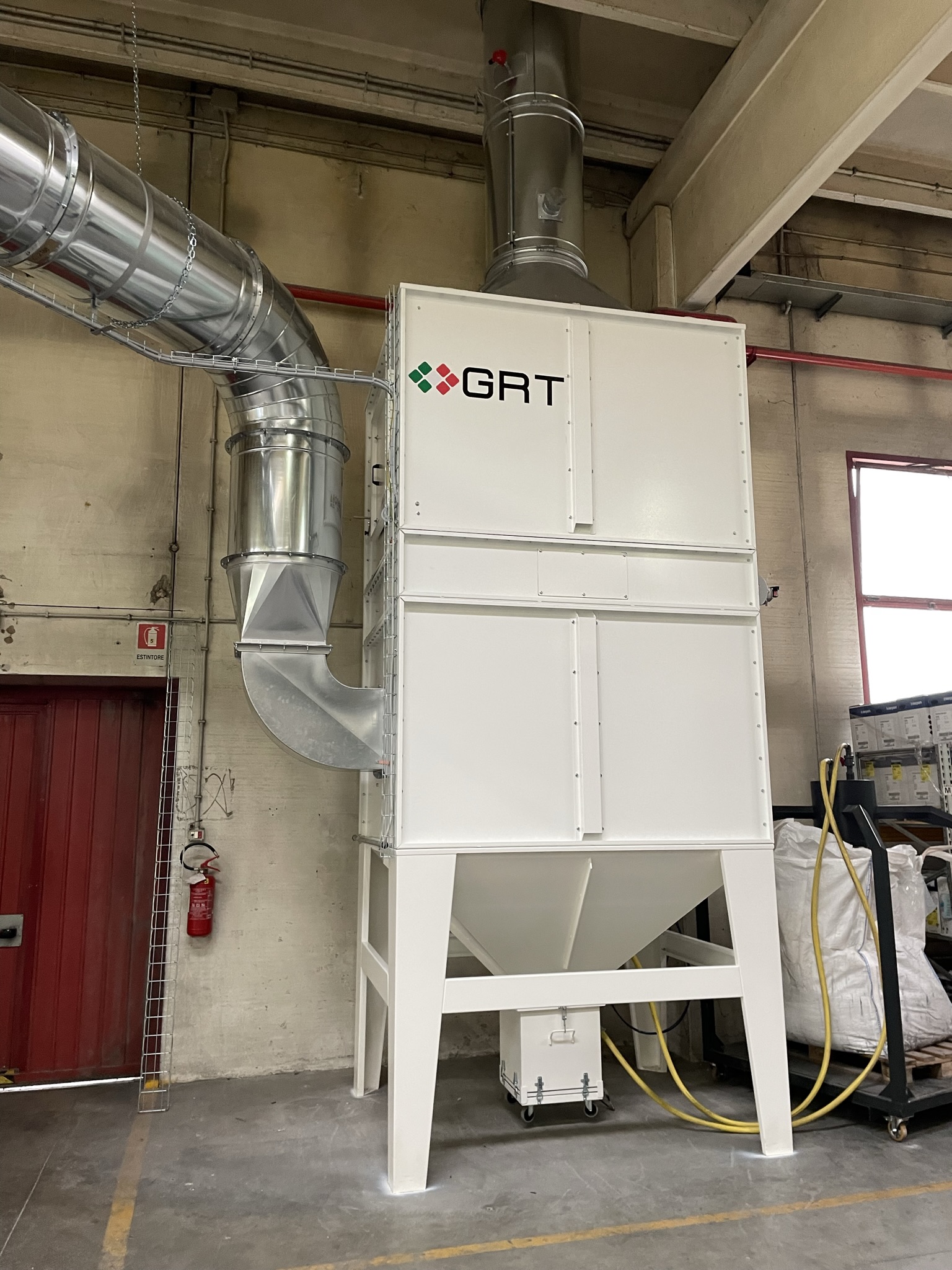

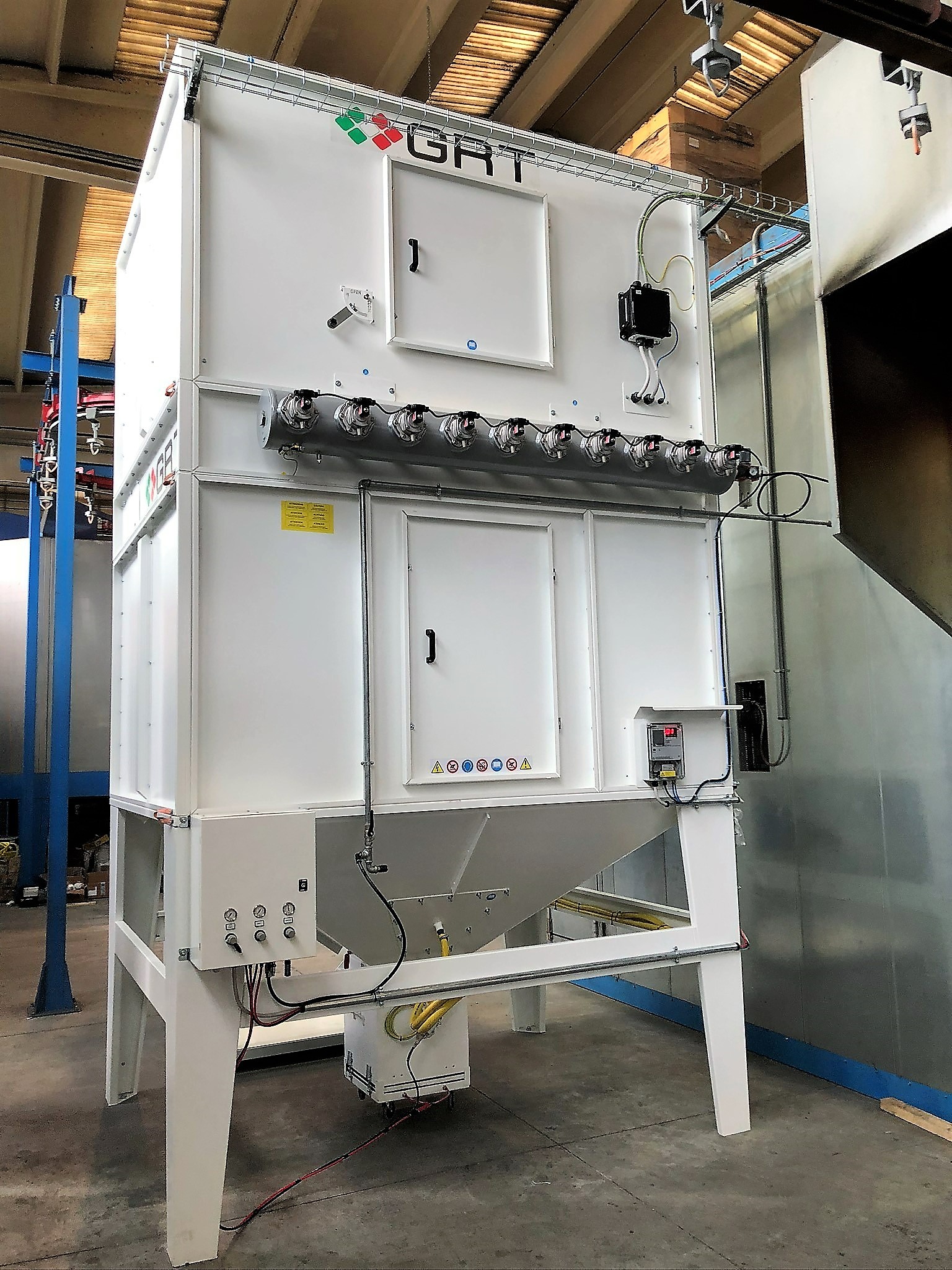

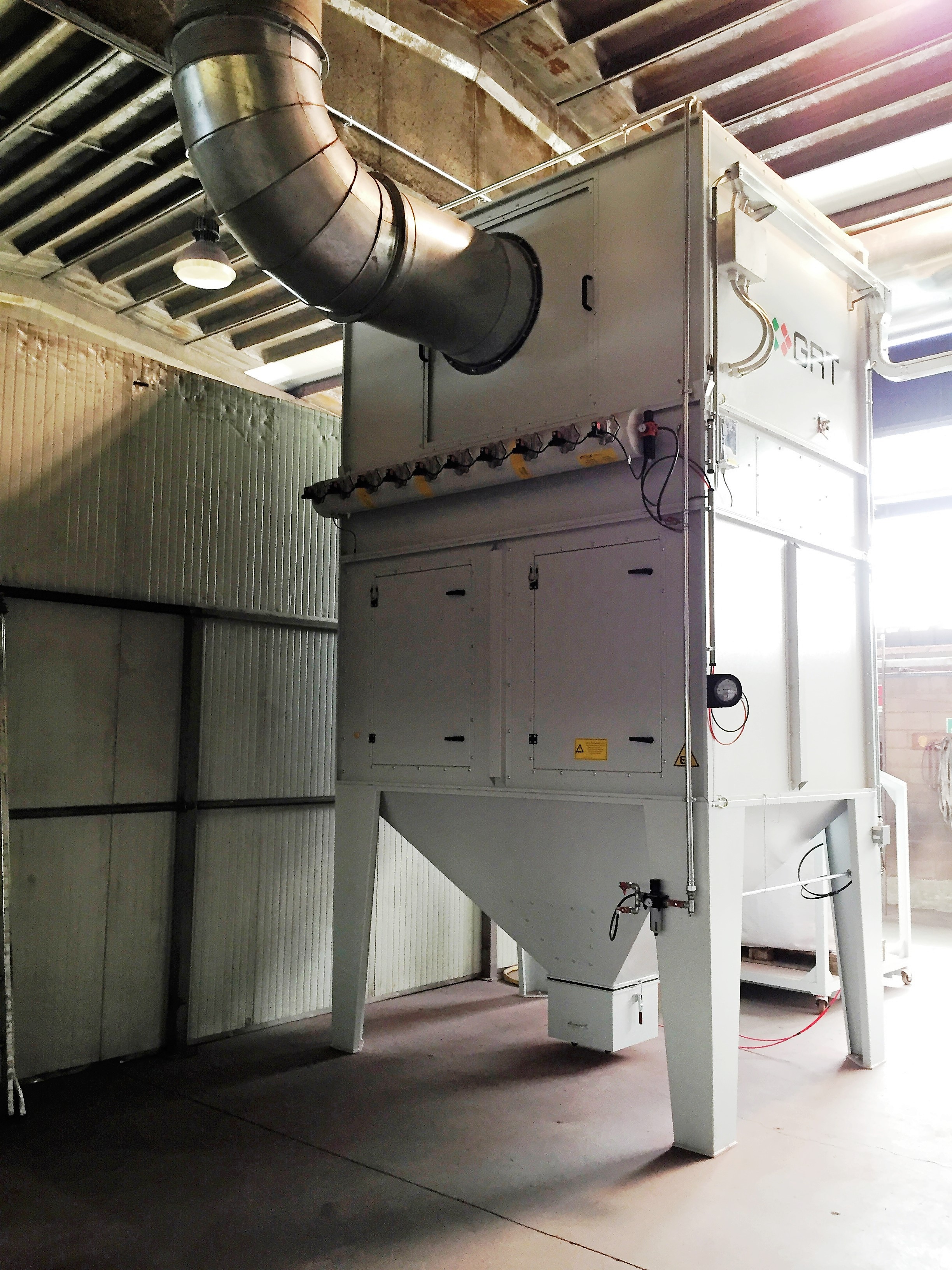

Gruppo di filtrazione e aspirazione
è composto da ventilatore e motore insonorizzati (<80 dB), cartucce ad alta efficienza con sistema di pulizia automatica in contropressione integrata.
La polvere a perdere viene poi raccolta da un contenitore carrellato per facile estrazione, con predisposizione allo scarico automatico.

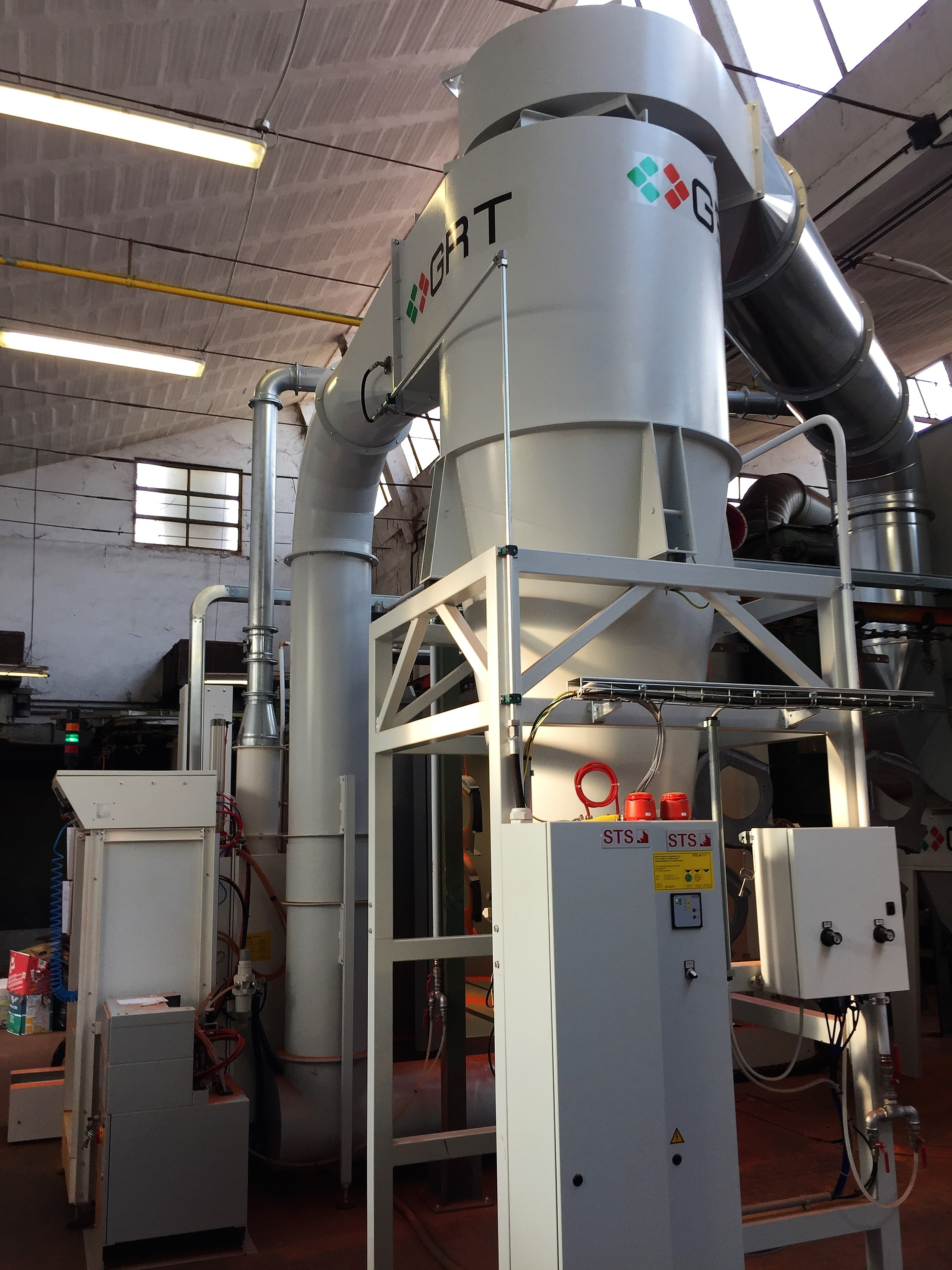

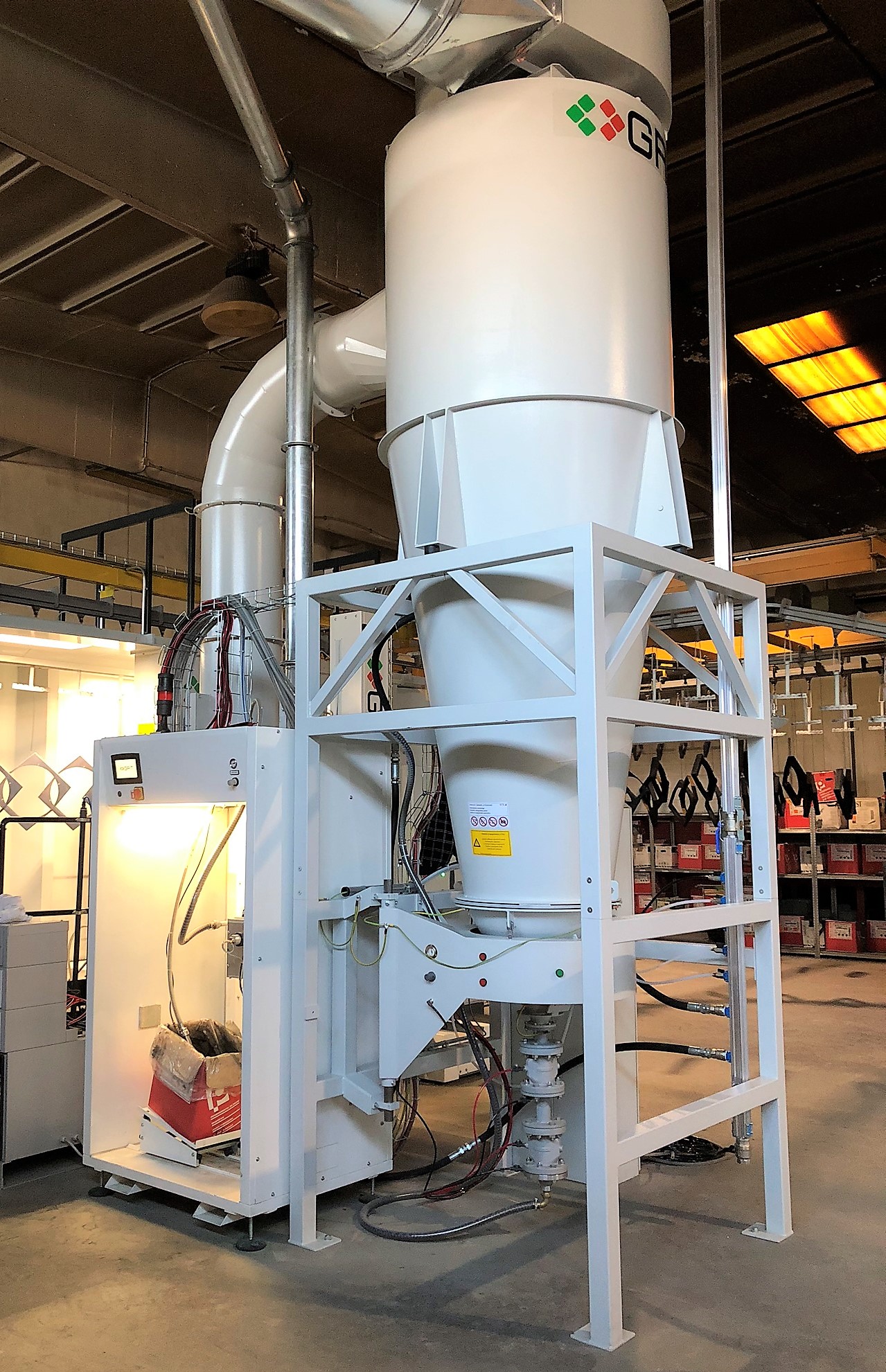

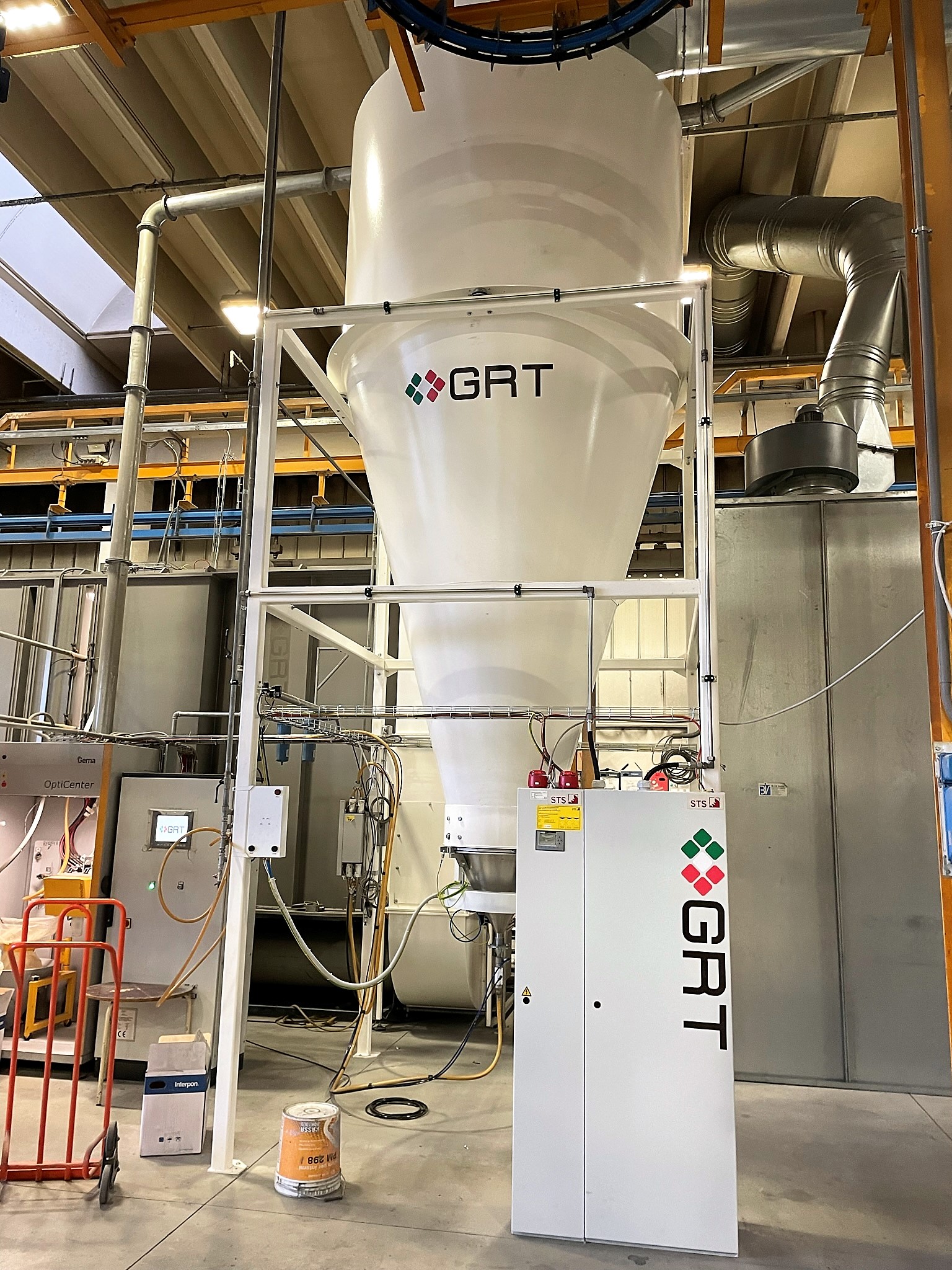

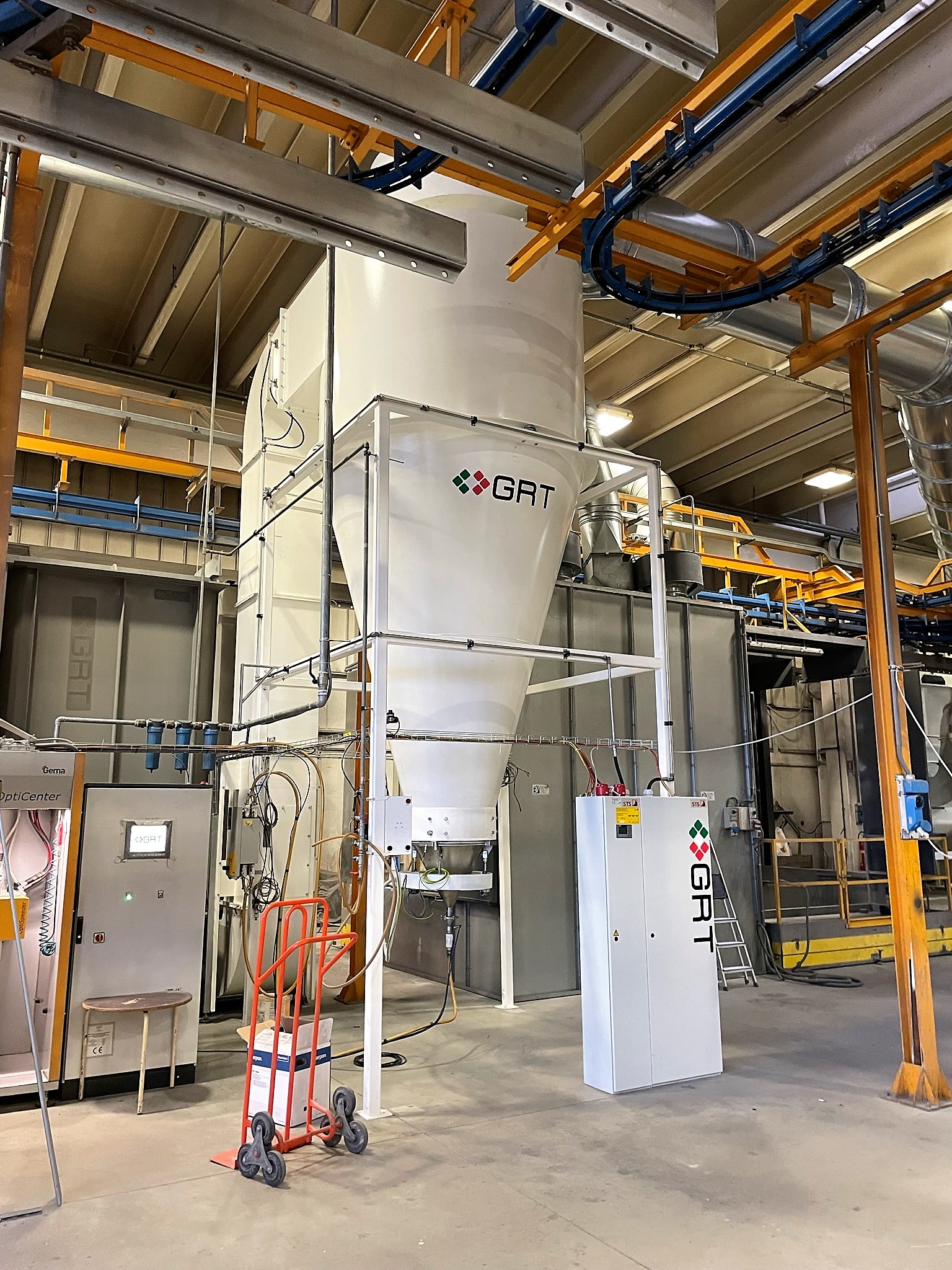

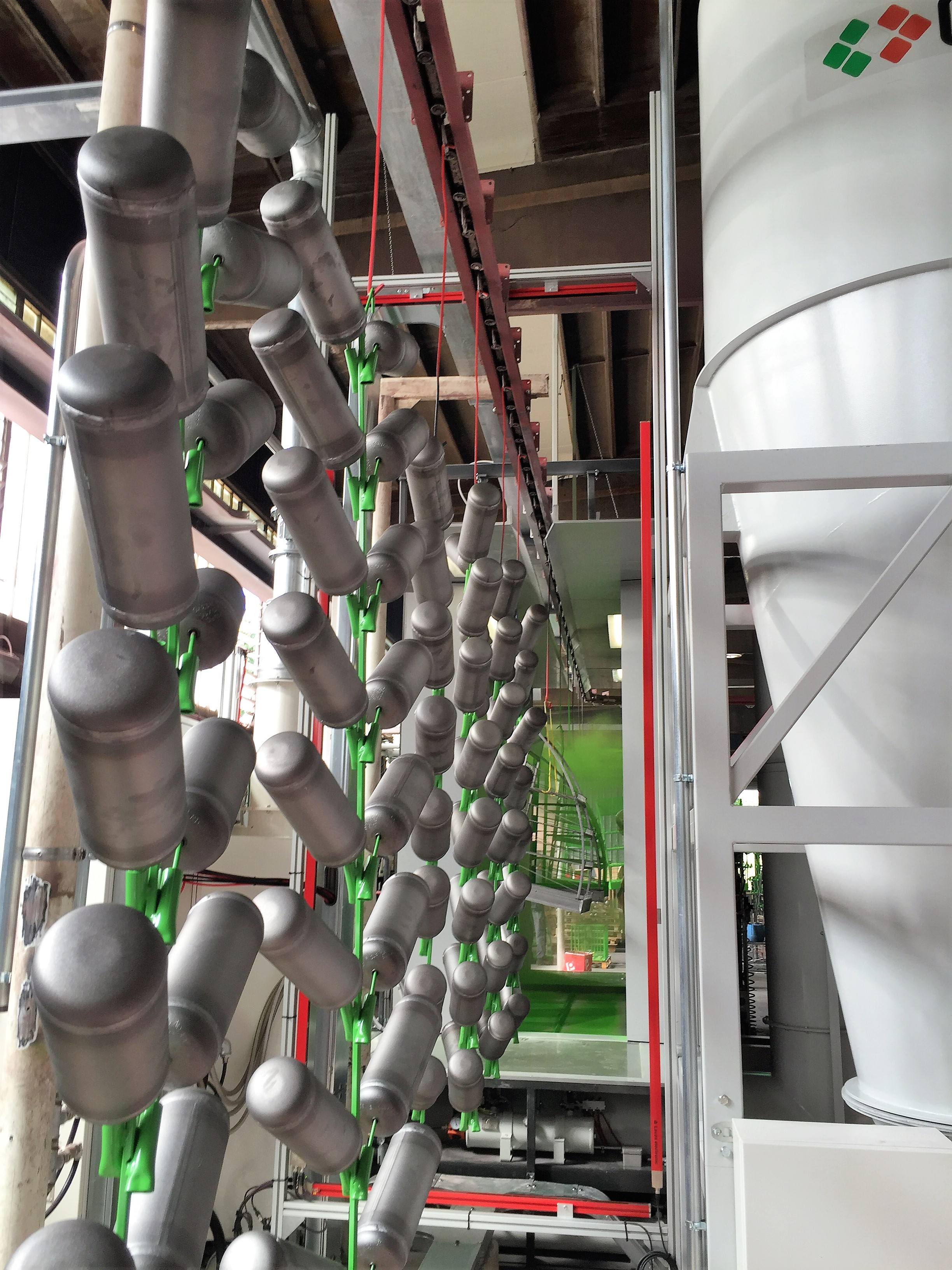

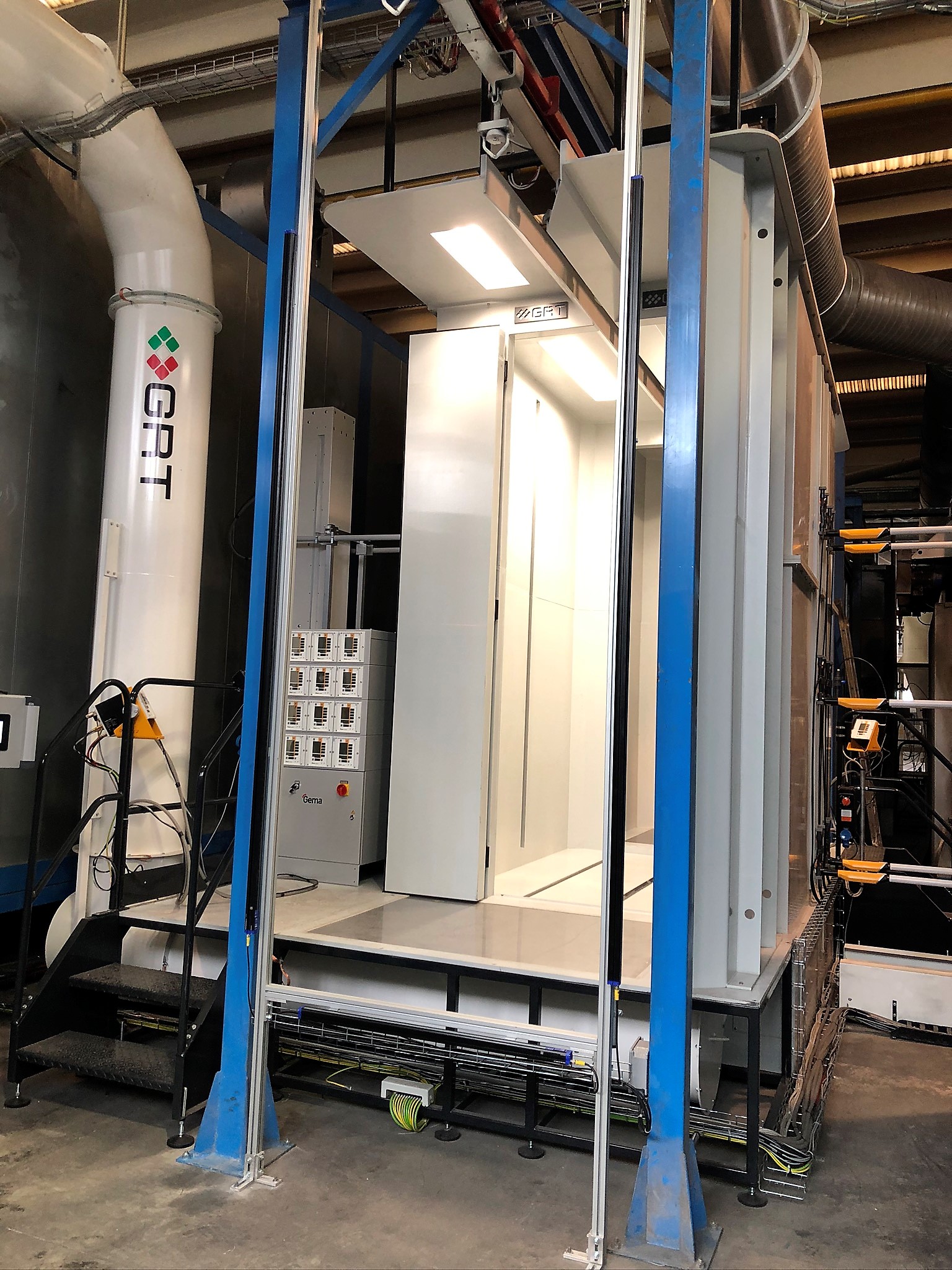

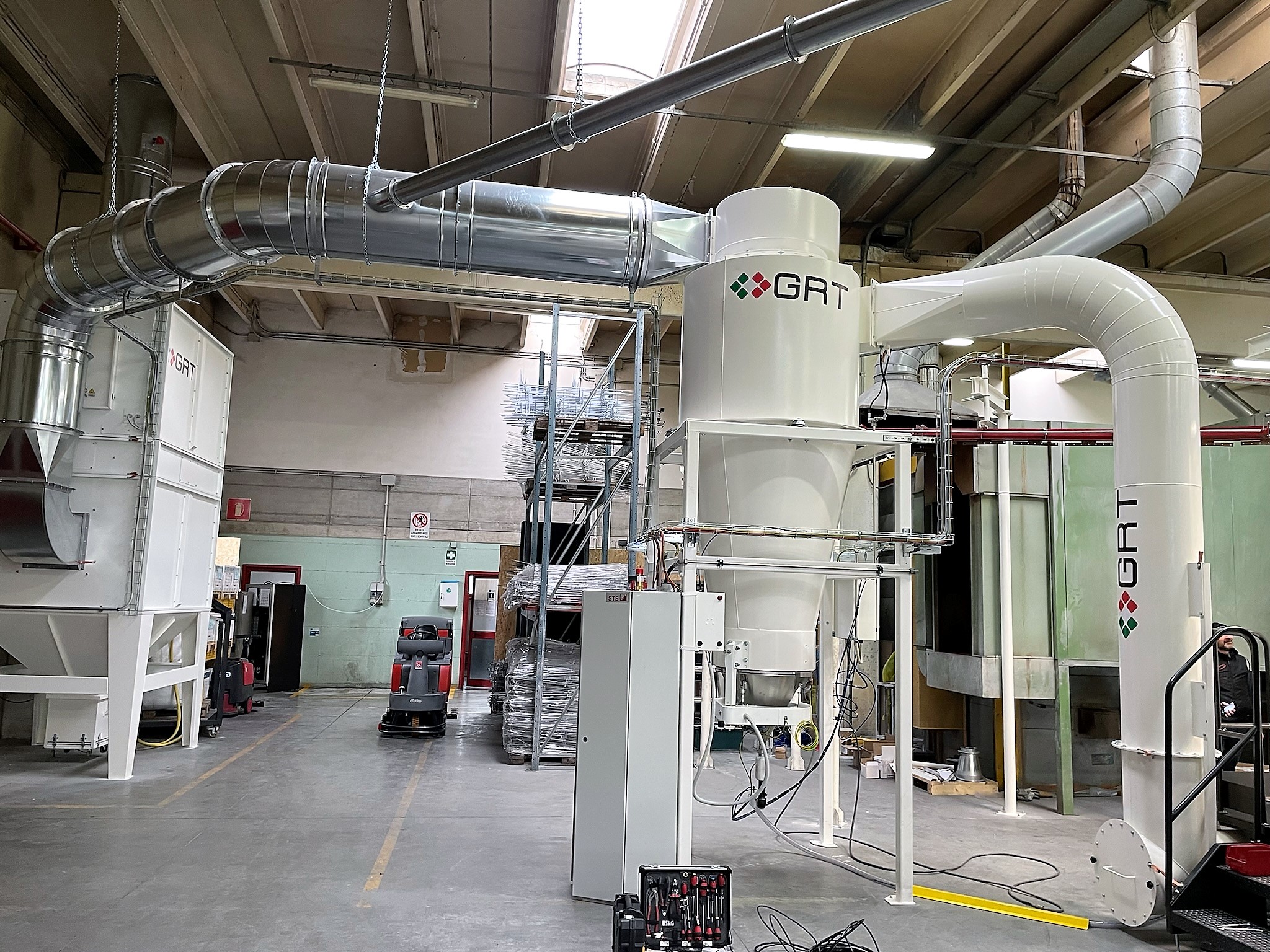

Il ciclone GRT
ad elevata efficienza di recupero e sistema di rilancio della polvere recuperata, è dotato di setacciatura integrata nella base, facilmente apribile per garantirne pulizia ed ispezione.

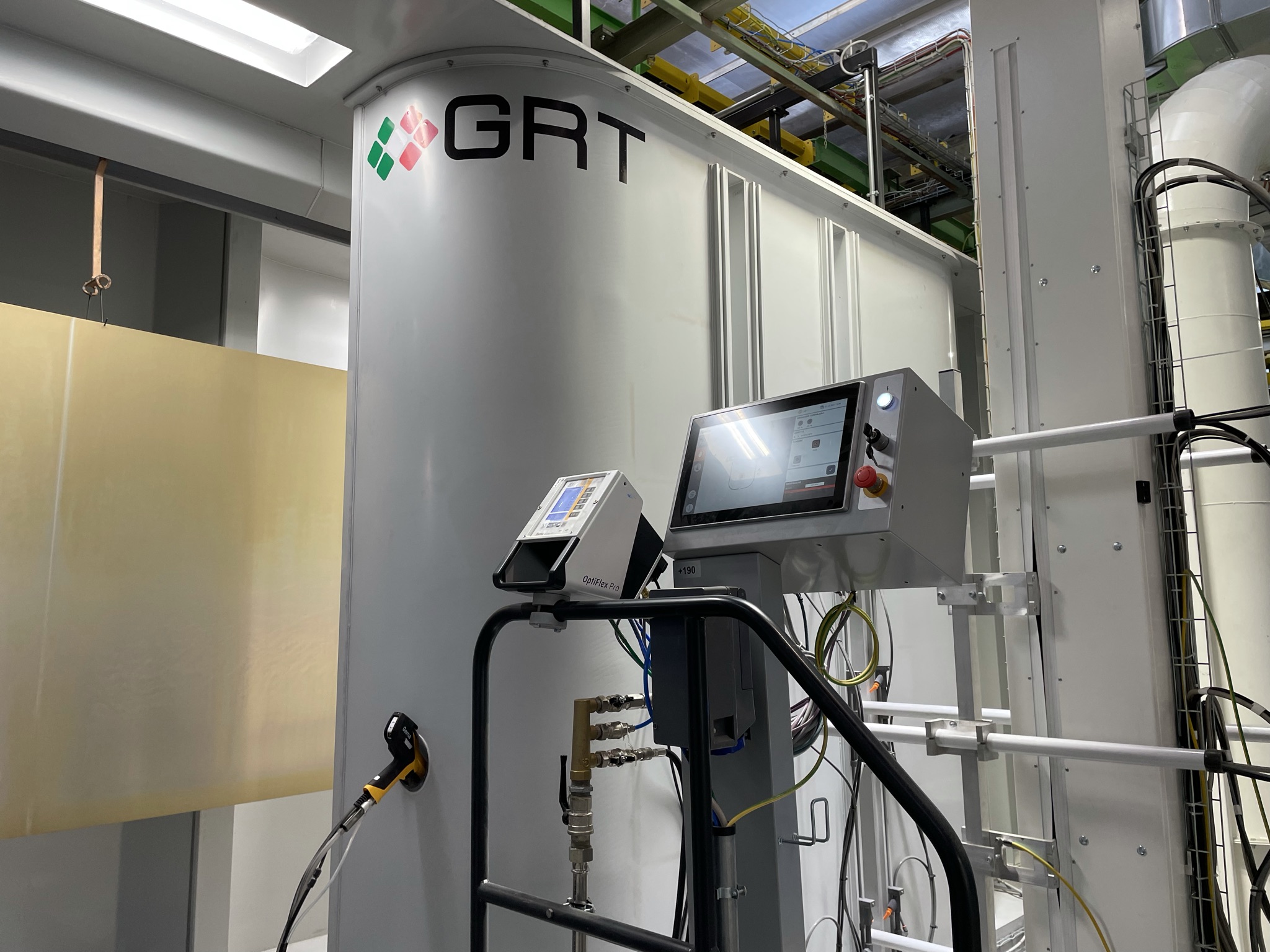

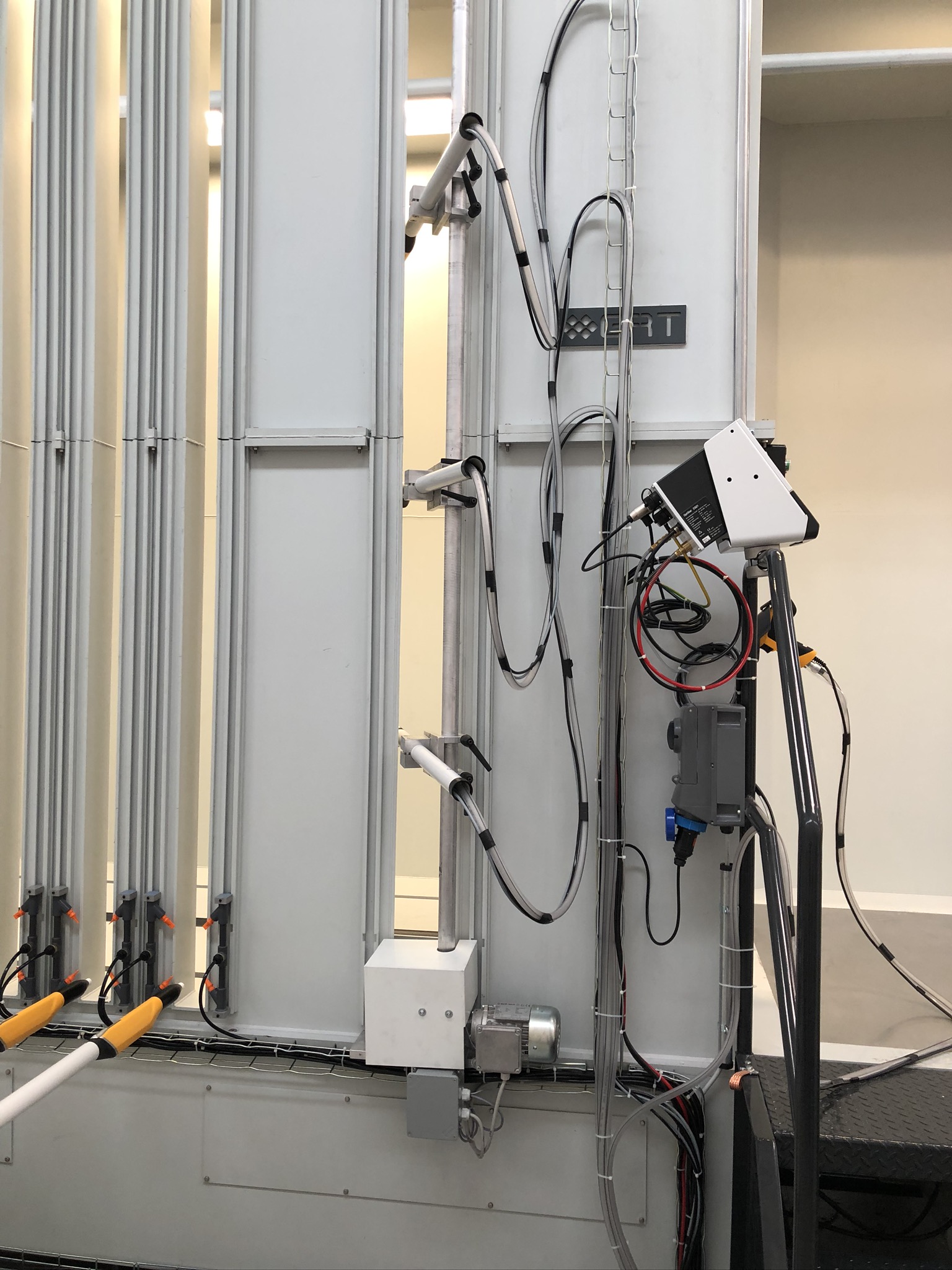

Pulizia automatica esterna pistole
La pulizia automatica esterna pistole, avviene grazie a dei soffianti collocati sulle feritoie della cabina, che permettono di eliminare anchegli ultimi residui di polvere rimasti sulla struttura esterna della pistola.

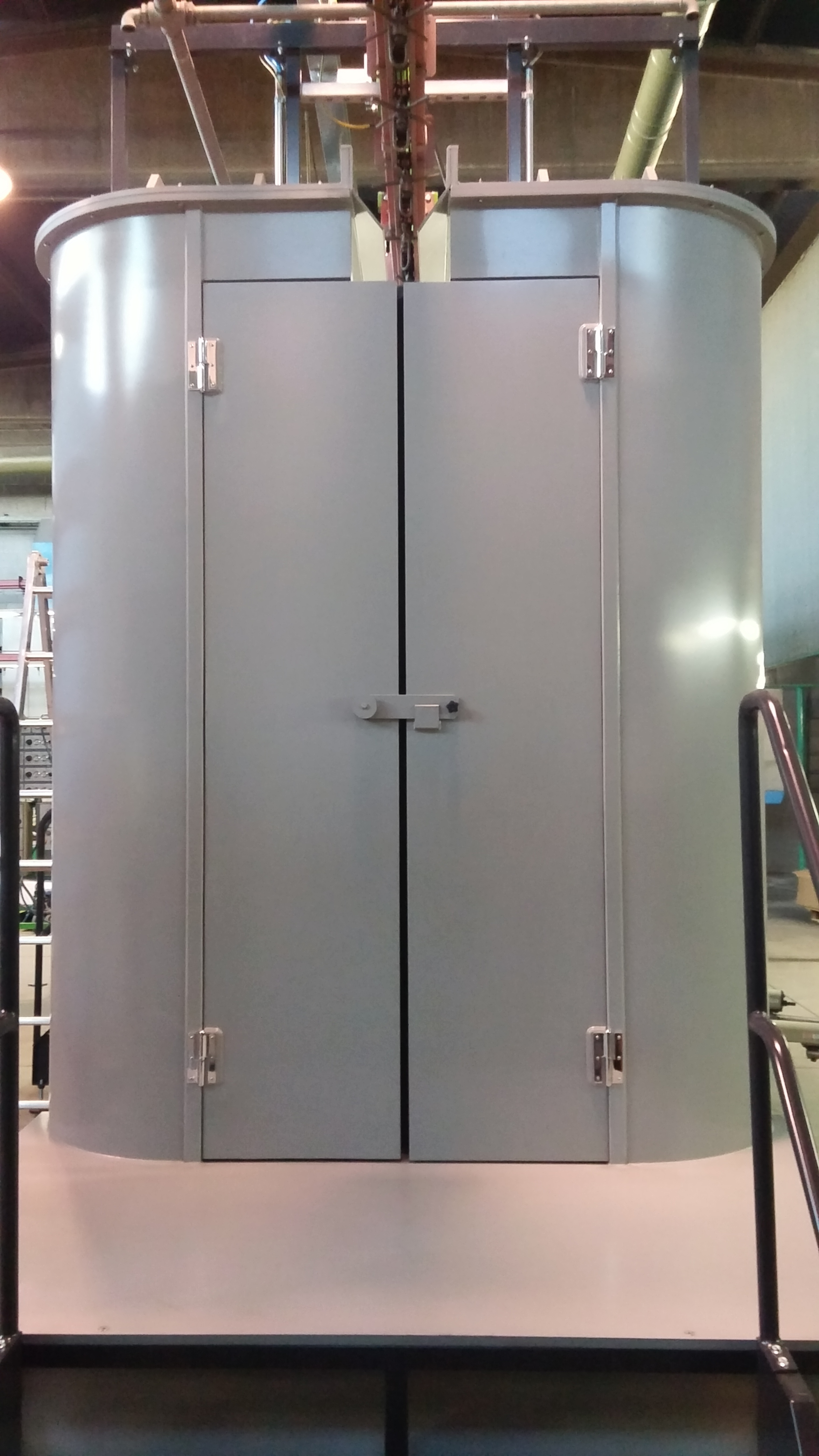

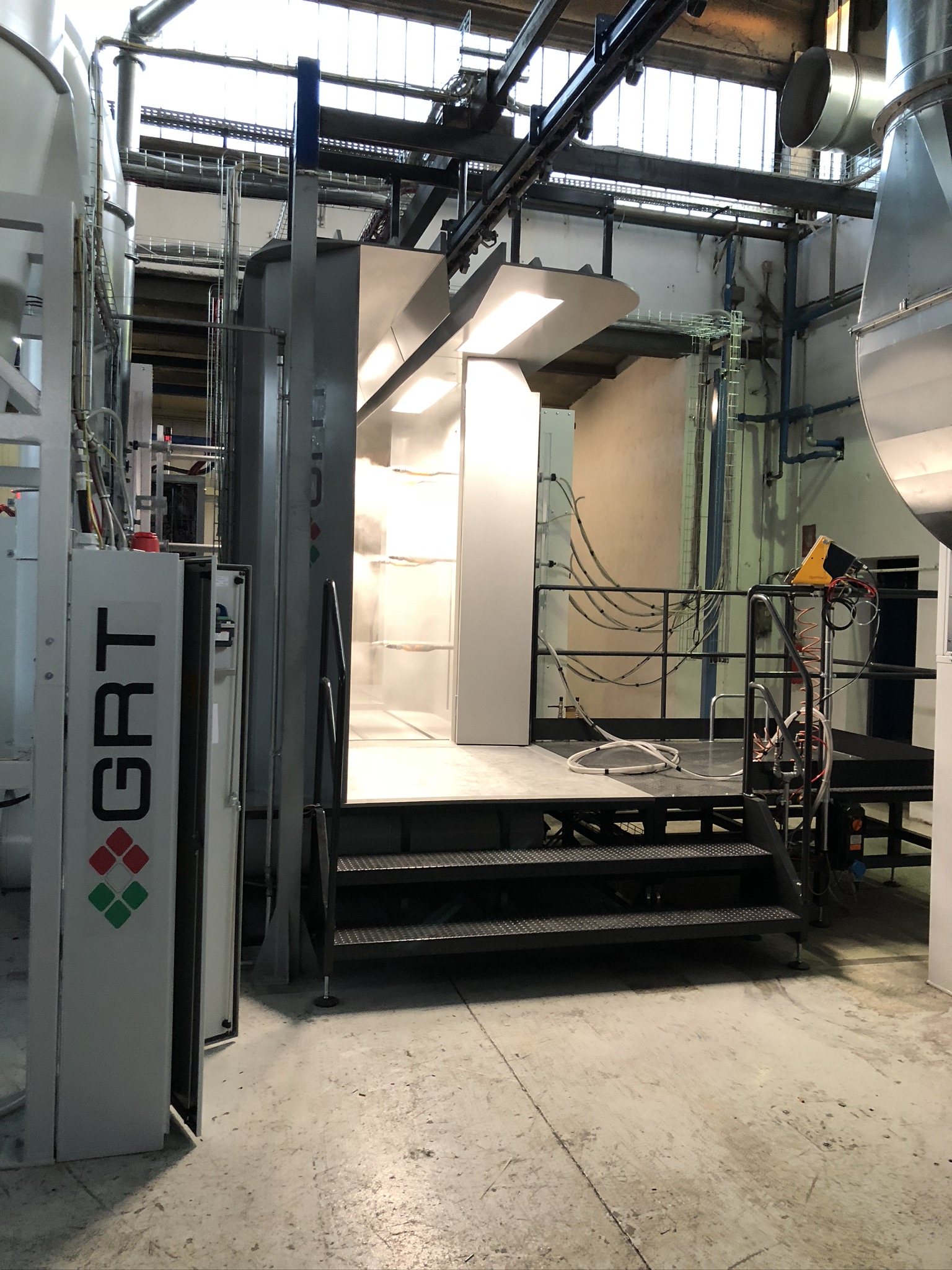

Porte pulizia cabina
Le porte disposte in uscita e/o in entrata del pezzo, sono state pensate per velocizzare ulteriormente il processo di cambio colore e di pulizia della cabina stessa.
Barriera di lettura pezzi GRT
I sistemi di rilevamento dimensionali rendono completamente automatica la movimentazione degli assi e ottimizzano l’erogazione della polvere,consentendo così un notevole risparmio.
La velocità del movimento dei reciprocatori è perfettamente sincronizzata con quella del trasportatore, garantendo in questo modo un numero di passate necessarie ad ottenere l’uniformità del rivestimento.

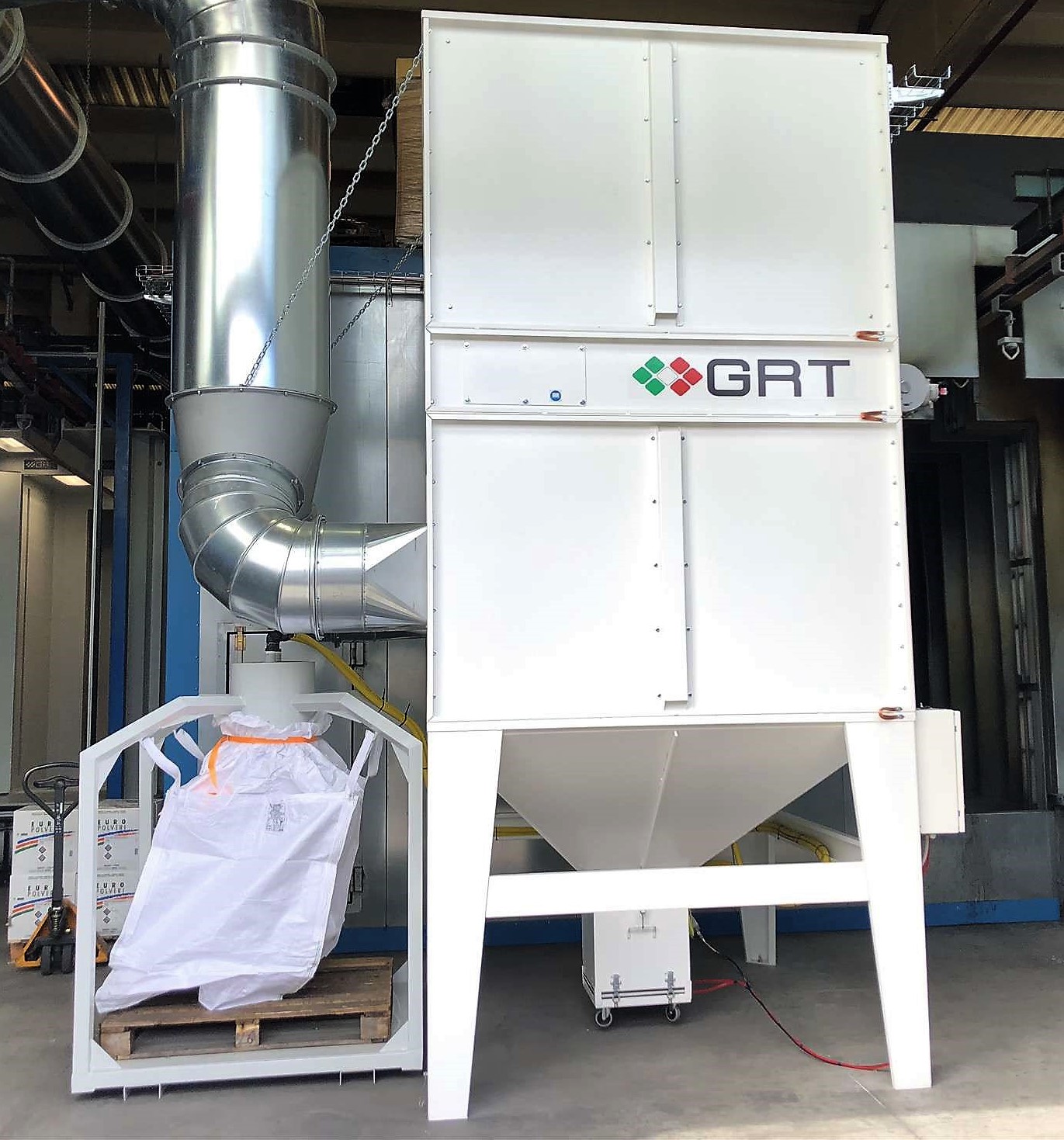

Svuotamento automatico cassone filtro
Composizione sistema di svuotamento:
- Pompa alta portata
- Cassone di raccolta polvere con letto fluido
- Elettrovalvola per accensione e spegnimento automatico ciclo di svuotamento
- Tubo per trasporto polvere da cassone a big bag
- Struttura porta big bag.
Sistema di protezione Antiesplosione
Le cabine GRT sono dotate di sistema di protezione antiesplosione composto da:
- Sensore infrarossi installato nella cabina
- centralina di controllo
- ugelli di spruzzatura CO2
Tutti i componenti delle nostre cabine vengono disegnati in 3D e codificati dai nostri sistemi gestionali, in modo da poter fornire al cliente un manuale tecnico e di ricambistica dettagliato di ogni singolo elemento.
Siamo fieri della qualità dei nostri prodotti, ma per poter garantire un utilizzo ottimale delle nostre cabine e un’alta qualità del prodotto finito, consigliamo ai nostri clienti l’uso di strumenti di rivestimento professionali e con
caratteristiche garantite.

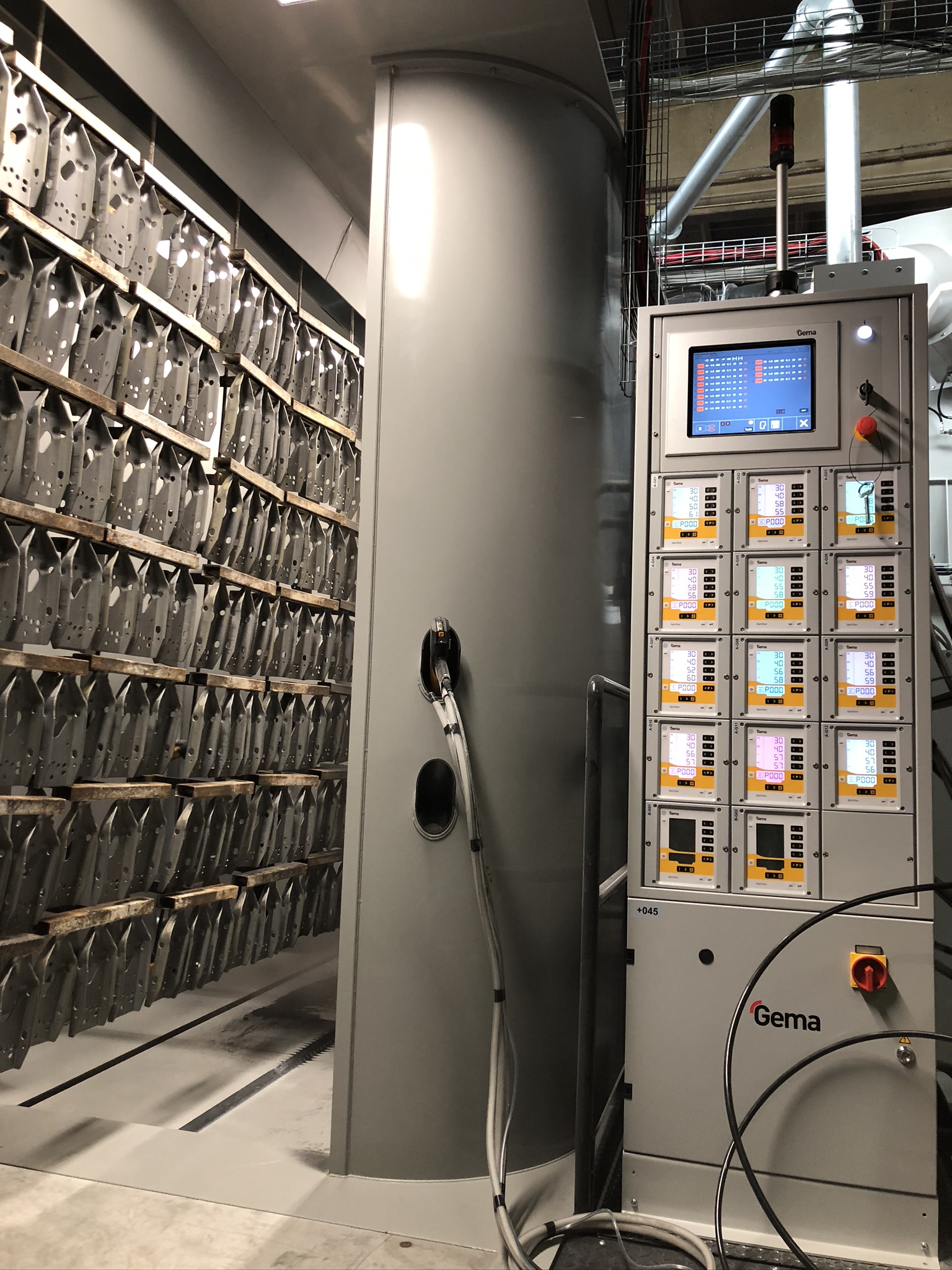

Per questo motivo GRT Srl ha deciso di utilizzare sulle proprie cabine, esclusivamente apparecchiature elettrostatiche della società Gema, leader mondiale nel settore della verniciatura a polvere.
